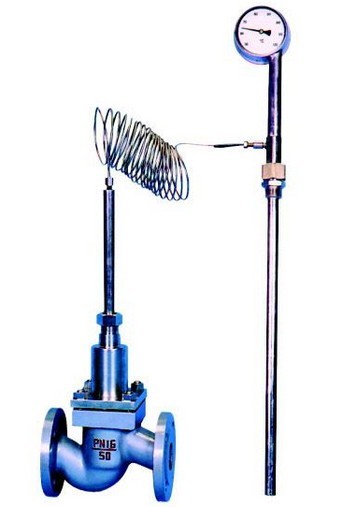

 ZZWP自力式温度调节阀(简称调温阀)，该阀最大的特点无需任何外加能源，利用被调介质自身能量，直接对蒸汽、热水、热油与气体等介质的温度实行自动调节和控制，亦可使用在防止对过热或热交换场合，该阀结构简单，操作方便，精度高、响应时间快、密封性能可靠，并可在运行中随意进行调节，因而广泛应用于化工、石油、食品、轻纺、宾馆与饭店等部门的热水供应。
自力式温度调节阀结构与原理
调温阀由主阀、副阀与温包三部分组成，根据用户需要，分别有控制阀后与阀前温度两种结构。
1、控制阀后温度的结构与原理，用压闭式(B)， 1： 在工作前主阀芯处于关闭位置，副阀芯处于开启状态，介质由箭头方向流经主阀体、副阀芯入A室，有少量介质由B孔流出，当A室压力增大后，介质经C孔外接管与冷凝器流入主膜室D，推动活塞，顶开主阀芯，介质就直接从进口流经阀座入储热箱，当被控介质升到设定值时，温包内液体膨胀，驱使波纹管，推动副阀芯渐趋关闭，A室与D室压力也随之下降，主阀芯在弹簧的作用下也随之关闭。当储热箱温度低于设定值时，副阀芯在温包波纹管的作用下又随着开启，A室与D室的也相应增大，顶开主阀芯，使储热箱温度上升，这样周而复始的进行自动调节，因而控制了被控介质的温度。
2、控制阀前温度的结构与原理，用压开式(K)：在工作前主阀芯与副阀芯均处于关闭位置，其结构与控制阀后温度基本相同，不同之处在于副阀芯安装在副阀下方，处于常闭状态，因此当温度升高时，主阀芯反而顶开，起着稳定阀前温度的作用，所以其原理与控制阀后温度适行其反。
自力式温度调节阀主要参数与材料
1、ZZWP型自力式温度调节阀技术参数，见表一 (表一)
|
公称通径(mm)
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
|
公称压力PN(MPa)
|
1.6
|
|
流量能力(m3/h)
|
5
|
7
|
11
|
20
|
30
|
48
|
75
|
120
|
190
|
|
额定行程(mm)
|
6
|
8
|
10
|
14
|
20
|
|
温度调节范围(℃)
|
10～20、20～40、30～50、40～50、50～60、
60～70、 70～80、80～100…………180～200
|
|
调节精度(℃)
|
±2
|
|
使用介质
|
蒸汽、水、油、气体
|
|
允许泄漏量
|
硬密封
|
10-4×阀体定容量
|
|
软密封
|
“0”
|
|
毛线管长度
|
3m
|
5m
|
10m
|
|
温包插入深度
|
270
|
470
|
630
|
|
连接螺纹
|
3/4
|
自力式温度调节阀外形尺寸与重量见表二、图二 (表二)
|
公称通径(DN)
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
|
A
|
150
|
160
|
180
|
200
|
230
|
290
|
310
|
350
|
|
B
|
195
|
230
|
|
C
|
153
|
158
|
170
|
175
|
183
|
193
|
200
|
210
|
|
D
|
178
|
181
|
195
|
200
|
208
|
216
|
225
|
235
|
|
E
|
331
|
339
|
365
|
375
|
391
|
409
|
425
|
445
|
|
重量(kg)
|
15
|
17
|
18
|
23
|
26
|
31
|
36
|
40
|
3、自力式温度调节阀主要材料，见表三 (表三)
|
零件名称
|
材料
|
|
主阀体
|
ZG230-450、(1Cr18Ni9Ti)
|
|
副阀体
|
45＃、(1Cr18Ni9Ti)
|
|
主阀芯软密封塞片
|
聚四氟乙烯
|
|
副阀芯、阀杆、波纹管
|
1Cr18Ni9Ti
|
|
主阀座、温包、毛细管
|
H62、1Cr18Ni9Ti
|
四、ZZWP型自力式温度调节阀安装、调试与维护
1、ZZWP型自力式温度调节阀安装
①安装前应对管道进行严格除污，吹净焊渣等杂物，否则将严重损坏阀门。
②调温阀应垂直安装在水平管道上，介质流向应与阀体上的箭头指向一致。
③介质≥175℃蒸汽时应配装冷凝器，介质<175℃时无须配装冷凝器，介质为热油时用金属膜片。
④为使自控系统或检修阀门时仍能连续运行，应设置防通阀、阀前须装过滤器、压力表，在温包附近装测温计，便于现场监视与温度设定。⑤温包须全部浸没在被控介质中，并处于水平或倾斜向上安装。⑥毛细管的弯曲半径不得小于75mm，安置在自然状态，严禁拆叠扭曲。
2、自力式温度调节阀调试
①使用前，顺时针拧紧调节手轮(用力切勿过猛)，使副阀芯关闭。
②使用时，逆时针缓慢拧松调节手轮，观察温度表示值，直到符合要求为止。
③温度过高过低，可反复旋转调节手轮，顺时针调低，逆时针调高。
④停止使用时，应关闭阀前截止闭，以免对介质造成浪费。
⑤该阀应在环境温度-25～55℃的场所使用。
3、自力式温度调节阀维护
该阀投入正常运行后，平时只要观察阀前压力与阀后温度不值即司，若发现故障，可按表四方法进行排除。
(表四)
|
故障现象
|
产生原因
|
排除方法
|
|
被控温度不稳定
|
阀芯、阀座磨损
|
更换阀芯、阀座
|
|
阀芯、阀座有异物卡死
|
清洗阀芯、阀座
|
|
阀通径选择不当
|
重新计算，更换阀体
|
|
温度控制不住
|
膜片破损、变形
|
更换膜片
|
|
测温包内跑液
|
更换测温包
|
|
副阀孔堵塞
|
清洗副阀
|
注!温包波纹管在使用时切勿超过设定的温度范围，否则将会引起波纹管破损。
五、自力式温度调节阀型号编制说明
Z Z W □ － □ □
|
产品
类型
|
Z
|
|
|
|
|
|
|
执行器大类
|
|
|
Z
|
|
|
|
|
|
自力式
|
|
|
W
|
|
|
|
|
温度
|
|
调节机构
|
P
|
|
|
|
调节阀
|
|
公称压力
|
16
|
|
1.6MPa
|
|
副阀芯作用方式
|
B
|
压闭式(常开)
|
|
K
|
压开式(常闭)
|
定货须知：
1.自力式温度调节阀产品型号与名称 2.自力式温度调节阀公称通径DN(mm) 3.自力式温度调节阀公称压力 4.自力式温度调节阀流量特性 5.自力式温度调节阀体材质 6.ZZWP型自力式温度调节阀额定流量系数 7.ZZWP型自力式温度调节阀介质种类和温度范围 8.ZZWP型自力式温度调节阀阀前后压力(压差) 9.ZZWP型自力式温度调节阀电源电压和控制信号 10.ZZWP型自力式温度调节阀其它特殊要求
若已经由设计单位选定双德阀门公司的型号，请按型号直接向我司销售部订购。
当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的双德阀门公司专家为您审核把关。
