您当前的位置:首页>>产品展示>>气动活塞切断阀

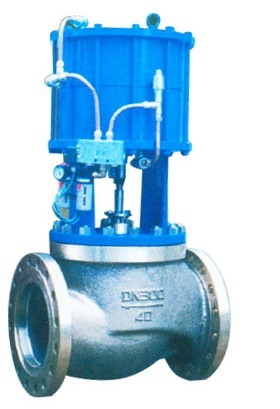

气动活塞切断阀
产品型号:ZSPC   零售价(0.0000
气动活塞切断阀

ZSPCZSNC气动活塞切断阀,由气动活塞执行机构和切断机械组成。按阀芯密封面材料可分硬密封和软密封:按阀芯结构型式可分为单导向平板式和单导向平衡式。具有结构简单、动作可靠、严密切断、关开快速等特点。适用于无颗料状、无杂质的气体、液体介质,要求快速严密关闭、快速放空的自动控制系统中。

ZSPCZSNC气动活塞切断阀技术参数和性能一、型号、规格

型号

常温型

硬密封

常温型

软密封

中温型

硬密封

常温型硬密

封带手轮

常温型软密封带手轮

中温型硬密封带手轮



ZSP NC1-16/64B K

ZSP NC2-16/64B K

ZSP NC1-40/64B KG

ZSPC1-16/64B K

ZSPC2-16/64B K

ZSPC1-40/64B K

规格

DN20-200



二、ZSPCZSNC气动活塞切断阀主要技术参数和性能指标

ZSPCZSNC型气动活塞切断阀概述:

   1、  切断机构主要技术参数

公称压力mm

20

25

40

50

65

80

100

150

200

阀座直径mm

20

25

32

40

50

65

80

100

125

150

200

额定流量系数Kv

6.5

10

15

25

40

65

100

125

260

350

540

公称压力MPa

1.64.06.4

行程mm

10

16

25

30

40

60

流量特性

快开

介质温度℃

软密封:-40~150(常温型);硬密封:-40~200(常温型)、-40~450(中温型)

法兰尺寸、型式

PN16JB78-59光滑式;PN4064JB/T79.2-94凹式

阀体材质

ZG230-450ZG1Cr18NI9 TiZG0Gr18N12Mo2Ti

阀座、阀芯材质

1Cr18NI90Cr18Ni12Mo2Ti

上阀盖型式

普通式(常温型);热片式(中温型)



注可提供GBANSIJPJISDIN等法兰结构型式,法兰距离可根据用户需要确定。
2、执行机构主要技术参数与切断机构匹配关系

公称通径mm

执行机构型号

气缸直径mm

行程mm

进气孔螺纹

备注

常温型

中温型

常温型

中温型

常温型

中温型

ZSP:单作用
ZSP:双作用

20

ZSPA B-1

ZSPA B-1

ZSN-1

150

150

10

M16×1.5

M16×1.5

25

40

ZSPA B-2

ZSN-1

200

16

50

65

ZSPA B-2

ZSPA B-3

ZSN-2

200

300

25

M20×1.5

80

100

30

150

ZSPA B-3

ZSPA B-4

ZSN-3

300

400

40

M20×1.5

M24×2

200

60

3ZSPCZSNC气动活塞切断阀性能指标:

公称压力mm

20

25

40

50

65

80

100

150

200

阀座直径mm

20

25

32

40

50

65

80

100

125

150

200

软密封泄漏量

水试

P=Pmax mlmin

0

气试

P=0.35MPa 气泡数/min

1

1

2

3

4

6

11

18

27

45

硬密封泄漏量

水试MPa

4.0

3.0

ml/min

0.24

0.30

0.38

0.48

0.60

0.78

0.96

1.2

1.125

1.35

1.8

气试

P=0.35MPa ml/min

23.3

29.2

37.3

46.7

58

75.8

93.3

116.7

145.8

175

233.3

切断时间S

0.5

1

1.5

2

3

4

额定行程偏差%

±6

4气动活塞切断阀允许压差:

公称通径mm

20

25

40

50

65

80

100

150

200

气缸直径mm

150

200

300

400





KPa

500





整机

气关式

流开

4.0

4.0

2.6

2.2

3.8

2.6

2.0

1.95

1.59

流关

4.0

4.0

4.0

3.1

3.1

3.2

1.6

2.0

1.63

整机气开式

流开

4.0

3.0

2.1

1.7

1.7

1.1

0.9

0.52

0.43

流关

4.0

4.0

4.0

4.0

4.0

3.6

2.7

3.4

2.2

ZSPCZSNC气动活塞切断阀外形尺寸:

公称通径DN

20

25

40

50

65

80

100

150

200

L

PN

MPa

1.6

194

197

235

267

292

317

368

500

635

4.0

650

6.4

206

210

251

286

311

337

394

520

650

H

65

70

85

90

100

105

125

170

205

不带手轮

H1

常温型

445

455

485

485

605

605

620

962

988

中温型

596

606

636

636

770

770

785

1178

1226

带手轮

H1

常温型

630

640

670

670

790

790

805

1087

1113

中温型

781

791

821

821

955

955

970

1303

1351

H2

160

160

160

160

160

160

270

270

270

H3

220

220

220

220

220

220

390

390

390



定货须知:

1.ZSPC、ZSNC型气动活塞切断阀产品型号与名称   2.ZSPC、ZSNC型气动活塞切断阀公称通径DN(mm)  3.ZSPC、ZSNC型气动活塞切断阀公称压力   4.ZSPC、ZSNC型气动活塞切断阀流量特性   5.ZSPC、ZSNC型气动活塞切断阀体材质   6.ZSPC、ZSNC型气动活塞切断阀额定流量系数   7.ZSPC、ZSNC型气动活塞切断阀介质种类和温度范围   8.ZSPC、ZSNC型气动活塞切断阀阀前后压力(压差)   9.ZSPC、ZSNC型气动活塞切断阀电源电压和控制信号   10.ZSPC、ZSNC型气动活塞切断阀其它特殊要求

若已经由设计单位选定双德阀门公司的型号,请按型号直接向我司销售部订购。
当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的双德阀门公司专家为您审核把关。
感谢您访问我们的网站【http://www.shuangdefm.com】,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
