 H76H、H76Y、H76W、H76X、H76F 型对夹式蝶形止回阀用于纯净管路及工业、环保、水处理、高层建筑给排水管路，阻止介质逆向流动之用。
【对夹式蝶形止回阀产品特点】
1、体积小，重量轻，结构紧凑、维修方便
2、阀板采用对偶式，在弹簧的弹性力下矩下可自行速闭
3、因速闭作用，可防止介质倒流
4、阀体结构长度尺寸小，刚性好
5、安全方便，可用于水平垂直两个方向安装
【对夹式蝶形止回阀执行标准】
1、法兰连接尺寸：GB/T1724.1-98
2、结构长度：GB/T12221-1989，ISO5752-82
【对夹式蝶形止回阀性能参数】
|
型号
|
工作压力（MPa）
|
适用温度（℃）
|
适用介质
|
阀体材料
|
|
H76H-10C～40
|
1.0～4.0
|
－29～425
|
水、蒸汽、油品
|
碳钢
|
|
H76W-10P～25
|
1.0～2.5
|
≤150
|
硝酸类
|
不锈钢
|
|
H76Y-40P
|
4.0
|
≤150
|
硝酸类
|
不锈钢
|
对夹式蝶形止回阀主要外形和连接尺寸
| 公称通径DN (mm) |
尺寸 (mm) |
| L |
H |
B1 |
B2 |
| 200 |
230 |
550 |
540 |
600 |
| 250 |
250 |
630 |
600 |
700 |
| 300 |
270 |
690 |
650 |
740 |
| 350 |
290 |
780 |
710 |
800 |
| 400 |
310 |
860 |
770 |
870 |
| 450 |
330 |
910 |
830 |
920 |
| 500 |
350 |
980 |
900 |
|
| 公称通径DN (mm) |
尺寸 (mm) |
| L |
H |
B1 |
B2 |
| 600 |
390 |
1070 |
1090 |
1250 |
| 700 |
430 |
1220 |
1200 |
1360 |
| 800 |
470 |
1320 |
1320 |
1480 |
| 900 |
510 |
1430 |
1420 |
1580 |
| 1000 |
550 |
1550 |
1550 |
1700 |
| 1200 |
630 |
1800 |
1780 |
1950 |
| 1400 |
710 |
1980 |
2000 |
2175 |

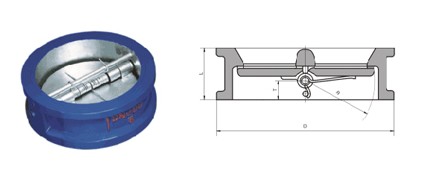

【对夹式蝶形止回阀结构图片】
订货须知：
一、①H76X对夹式蝶形止回阀产品名称与型号②H76X对夹蝶形止回阀口径③是否带附件以便我们的为您正确选型。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门专家为您审核把关。
