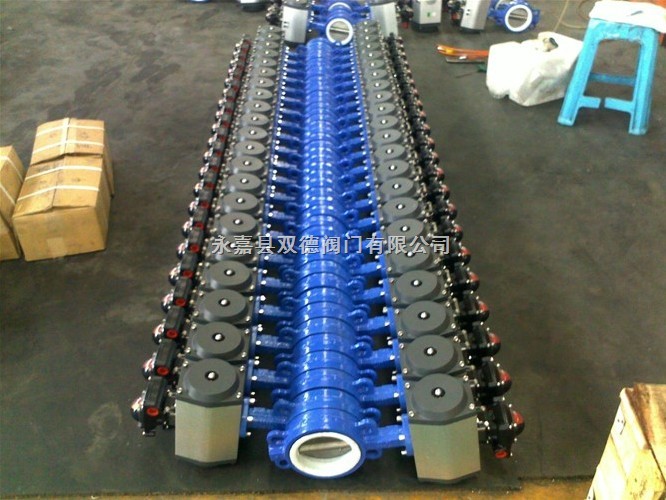

气动软密封对夹蝶阀
点击次数：1634 来源网站： 发布时间：2011-08-20

D671X气动对夹软密封蝶阀主要结束参数

 公称通经DN（mm）
50～2000
50～1600
公称压力PN（MPa）
0.6
1.0
1.6
 密封试验（MPa）
0.66
1.1
1.76
 强度试验（MPa）
0.9
1.5
2.4
 适用温度
丁腈橡胶：-40℃～90℃氟橡胶：-20℃～200℃
 适用介质
水、空气、天然气、油品及弱腐蚀性流体
 泄漏率
符合GB/T13927-92标准
 驱动方式
蜗轮传动、电动、气动、液动

D671X气动对夹软密封蝶阀主要零部件材料

零件名称
材料
阀体
WCB、QT450-10、HT200、HT250
蝶板
WCB、QT450-10、HT200、HT250
阀轴
2Cr13
密封圈
丁腈耐油橡胶
填料
柔性石墨

D671X气动对夹软密封蝶阀执行标准

制造标准
GB/T 122387-89
法兰标准
GB9113-2000、GB17241.6-1998
结构长度标准
GB12221-89
检验标准
GB/T 13927-92
