【抽汽止回阀产品综述】

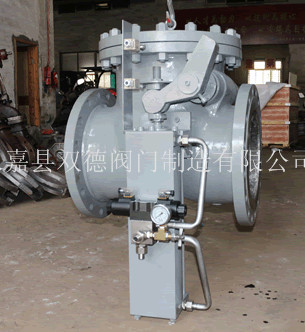

永嘉县双德阀门制造有限公司设计、生产的快速关闭抽汽止回阀是利用引进技术，在国外同类产品的基础上，采用目前zui先进的设计、制造、材料技术、重新开发的完全满足国内600MW、1000MW以下发电机组汽轮机抽汽系统需要的阀门产品，技术性能达国际先进水平，为国内外近百家电力企业提供了数百台质优价廉的产品，得到了众多用户的一致好评，已经替代部分进口，为国家节约了大量外汇。该系列产品主要用在600MW以下火力发电汽轮机抽汽系统，防止介质或水倒流，对汽轮机水泵等重要设施起到保护作用。其性能要求为在管道介质倒流、断电、事故等非常状态下，该阀门瞬间关闭，关闭时间小于0.5秒。
 永嘉县双德阀门制造有限公司完善的质保体系使高质量产品有了强有力保护。公司质保设备齐全，质保体系运行健康、有效、确保产品质量有保证，用户反映很好。

【抽汽止回阀特点】
►设计制造验收标准采用ANSIB16.34、E101或JB/T3595，强度及密封性能完全符合标准需要，
►真空状态下的阀门进行真空试验，整机寿命满足用户要求；
►针对不同温度，主体材料采用碳钢或高温钢，密封面堆焊硬质合金；
►阀瓣设计为经摇杆与阀杆活动连接，可与阀认密封面自对对中，保证密封面吻合；
►阀座密封面倾斜一定角度，减少关闭时间，减轻冲击，保护设备本身和管道安全；
►阀门配有阻尼重锤，可平衡关闭件动力矩，防止不锤的发生；
►阀体内腔采用流线型设计，流通能力大，减小阀门阻力；
►执行机构为弹簧复位式气缸或液压缸，并与阀门关闭件动作相对独立，执行机构故障不影响关闭件动作；
►气缸戒液压缸内壁涂耐磨耐蚀层，可增加寿命，减轻动作阻力，使阀门灵活、可靠；
►关闭件开启设有限位机构，避免开启过位造成损坏；
►执行机构配有阀门开关位置信号输出、阀门开启位置就地指示；
►也可根据用户具体要求进行针对性设计。

抽汽止回阀,H664Y/CKH741H/CKH643H快速关闭逆止阀，快关阀,快速关闭抽汽止回阀，抽汽止回阀，抽汽逆止阀，汽轮机抽汽逆止阀，抽气止回阀

阀门型号：H664H,H644Y

阀门品牌：双德阀门
连接形式：焊接
产品材质：碳素钢，不锈钢
公称通径：50~1000mm
适应介质:水，蒸汽
压力环境：0.6-10Mpa

【快速关闭抽汽止回阀设计制造检验标准】
设计制造标准：ASME/ANSIB16.34、E101、JB/T3595
结构长度标准：JB/T3595、ASME/ANSIB16.10、GB/T12221
焊接端或法兰标准：GB/T12224、ASME/ANSIB16.25、GB/T9113、JB/T79~JB/T82
试验验收标准：JB/T9092、JB/T3595、ASME/ANSIB16.34、E101

【抽汽止回阀用途及性能规范】

H644y/h741h/h643y快速关闭抽汽止回阀用于电厂或热电厂抽气系统，或其它系统的和水等非腐蚀性介质管道上，防止汽轮机级负荷时汽轮机内的压力突然降低，抽汽管和各加热器内蒸汽倒流进入汽轮机内造成汽轮对片打碎，毁坏汽轮发电机的恶性事故，并防止加热器系统管道泄漏使水从抽汽紧密的关闭，确保在给水加热器出现水位超高时，气动装置部件接到液体逆流信号后，将汽轮机迅速隔开，给汽轮机或抽气系统以最大保护。

【气路系统工作原理】

       气源来自压缩空气（气源压力0.4~0.6Mpa），经过球阀进入二位三通电磁阀，最后经过快排阀进入气缸进气口，止回阀打开。手动换向阀为运行中试验止回阀灵活性用。
      快速关闭抽汽止回阀关闭时，电磁阀断电而关闭，切断气源，快排阀启动，排出气缸下腔空气，止回阀快速关闭。
      电磁阀、空气处理元件等控制部件，按汽轮机厂要求采用美国ASCO进口产品，也可按用户要求配备其它国内外厂家优质产品，以确保优良的性能和高可靠性。

结构特点
1、密封面堆焊Cr13系不锈钢或钴基硬质合金，有良好的耐磨性，密封性能稳定可靠。
2、当介质正向流动时，气缸下腔进气，与重锤共同作用，合阀瓣平衡地处在全开位置。当介质反向流动时，气缸活塞下腔迅速泄压，阀瓣在0.5秒内快速关闭。
3、重锤通过加长杆和拨叉作用于销轴，用以平衡和摇杆的重力矩，防止水锤现象的发生。当介质正向流动时，有助于打开阀门，并在运行中保持阀门的平稳和减少振动。
