 一、产品概述：
D371J蜗轮碳钢衬胶蝶阀适用于温度≤120℃，公称压力≤1.6MPa的食品、医药、化工、石油、电力、轻纺造纸等给排水、气体管道上作调节流量和截滶介质的作用。双德碳钢衬胶蝶阀其主要特点为：设计新颖、合理、结构独特，重量轻，启闭迅速；操力矩小，操作方便，省力灵巧；可以任何位置安装、维修方便；密封件可以更换、密封性能可靠达到双向密封零泄漏；密封材料耐老化、耐腐蚀、使用寿命长等特点。双德可生产以下规格和型号蜗轮传动双德对夹式衬胶蝶阀有：D371J-10、D371J-16、D371J-10C、D371J-16C、D371J-10P、D371J-16P DN50、DN65、DN80、DN100、DN125、DN150、DN200、DN250、DN300、DN350、DN400、DN450、DN500、DN600、DN700、DN800、DN900、DN1000、DN1200
二、特点：
1小型轻便，容易拆装及维修，并可在任意位置安装
2.结构简单，紧凑，90度回转开启迅速。
3.碳钢衬胶蝶阀操作扭拒小，省力轻巧。
4.流量特征超于直线，调节性能好。
5.开启试验次数多达数万次，寿命长
6.达到完全密封，气体式样泄漏为零
三、全衬胶蝶阀标准
设计与制造：GB12238
结构长度：GB12221（Series 20）
法兰连接尺寸：GB4216
四、用途：
碳钢衬胶蝶阀密封圈材料代号 适用温度 适用介质
NR ≤85℃ 水、空气、酸碱类
CR ≤85℃ 水、煤气、酸碱类
NBR ≤100℃ 水、油品
EPDM ≤120℃ 水、蒸气、一般酸碱类
FKM ≤150℃ 水、蒸气、强酸碱类
五、D371J蜗轮碳钢衬胶蝶阀主要零部件材料表
|
阀体
|
铸铁、球墨铸铁、碳钢、不锈钢
|
|
蝶板
|
铸铁、球墨铸铁、碳钢、不锈钢、碳钢完全包覆橡胶或氟塑料
|
|
阀杆
|
碳钢镀镍磷、不锈钢
|
|
阀座密封圈
|
天然胶NR、氯丁胶CR、丁胶NBR、三元乙丙胶EPDM、氟橡胶FKM
|
|
蜗轮装置
|
组合件
|

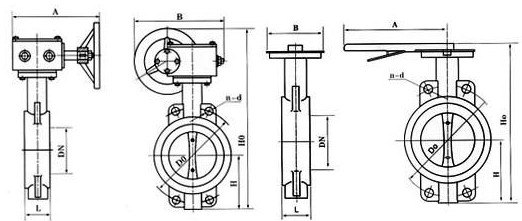

六、D371J蜗轮对夹式碳钢衬胶蝶阀主要外形和连接尺寸及重量表
|
公称
通径
|
公称
压力
|
工作
压力
|
L
|
D
|
D1
|
n-Φd
|
H1
|
H2
|
Do
|
H3
|
A
|
B
|
质量
(KG)
|
|
40
|
1.0MPa
|
1.0MPa
|
33
|
150
|
110
|
4-18
|
55
|
100
|
150
|
62
|
164
|
125
|
6
|
|
50
|
43
|
165
|
125
|
4-18
|
64
|
120
|
150
|
62
|
164
|
125
|
7
|
|
65
|
46
|
185
|
145
|
4-18
|
80
|
120
|
208
|
62
|
164
|
125
|
10
|
|
80
|
46
|
200
|
160
|
8-18
|
112
|
130
|
260
|
62
|
164
|
125
|
11
|
|
100
|
52
|
220
|
180
|
8-18
|
90
|
140
|
275
|
62
|
164
|
125
|
12
|
|
125
|
56
|
250
|
210
|
8-18
|
112
|
160
|
350
|
106
|
289
|
200
|
18
|
|
150
|
56
|
285
|
240
|
8-22
|
135
|
175
|
350
|
106
|
289
|
200
|
29
|
|
200
|
60
|
340
|
295
|
8-22
|
160
|
210
|
240
|
106
|
289
|
200
|
34.5
|
|
250
|
0.6MPa
|
68
|
395
|
350
|
12-22
|
206
|
235
|
240
|
106
|
289
|
200
|
44
|
|
300
|
78
|
445
|
400
|
12-22
|
232
|
273
|
320
|
112
|
370
|
253
|
64.5
|
|
350
|
78
|
505
|
450
|
16-22
|
263
|
310
|
320
|
112
|
370
|
253
|
75.5
|
|
400
|
102
|
565
|
515
|
16-26
|
295
|
340
|
400
|
270
|
562
|
280
|
156
|
|
450
|
114
|
615
|
565
|
20-26
|
327
|
370
|
400
|
270
|
562
|
280
|
171.5
|
|
500
|
127
|
670
|
620
|
20-26
|
358
|
399
|
400
|
270
|
562
|
280
|
206.5
|
|
550
|
0.4MPa
|
140
|
730
|
675
|
20-30
|
384
|
430
|
400
|
270
|
562
|
280
|
215
|
|
600
|
154
|
780
|
725
|
20-30
|
474
|
460
|
500
|
270
|
562
|
280
|
283
|
|
700
|
165
|
895
|
840
|
24-30
|
486
|
510
|
500
|
125
|
503
|
443
|
426
|
|
800
|
190
|
1015
|
950
|
24-33
|
591
|
672
|
500
|
200
|
513
|
531
|
550
|
|
900
|
203
|
1115
|
1050
|
28-33
|
|
500
|
200
|
513
|
531
|
1070
|
|
1000
|
216
|
1230
|
1160
|
28-36
|
721
|
800
|
550
|
273
|
713
|
815
|
1296
|
六、D371J蜗轮对夹式碳钢衬胶蝶阀主要技术参数
|
公称通径
|
DN(mm)
|
50~1000
|
|
公称压力
|
PN(MPa)
|
0.6
|
1.0
|
1.6
|
|
试验压力
Ps(MPa)
|
强度试验
|
0.9
|
1.5
|
2.4
|
|
密封试验
|
0.66
|
1.1
|
1.76
|
|
气密封试验
|
0.6
|
0.6
|
0.6
|
|
适用介质
|
空气、水、污水、蒸汽、煤气、油品等。
|
|
驱动形式
|
手动、蜗杆蜗轮传动、气传动、电传动。
|
七、D371J蜗轮对夹式碳钢衬胶蝶阀密封圈材料适用温度表
|
材料品种
|
氯丁橡胶
|
丁晴橡胶
|
乙丙橡胶
|
聚四氟乙烯
|
硅橡胶
|
氟橡胶
|
|
代号
|
X或J
|
XA或JA
|
XB或JB
|
XC、JC或F
|
XD或JD
|
XE或JE
|
|
耐最高温度
|
82℃
|
93℃
|
150℃
|
232℃
|
250℃
|
204℃
|
|
耐最低温度
|
-40℃
|
-40℃
|
-40℃
|
-268℃
|
-70℃
|
-23℃
|
|
适用工作温度
|
≤65℃
|
≤80℃
|
≤120℃
|
≤200℃
|
≤200℃
|
≤180℃
|
我公司在碳钢衬胶蝶阀产品上精心设计,产品外观精密,用上好的材料加工制作而成,产品在电动衬胶蝶阀,中线衬胶蝶阀,气动对夹式衬胶蝶阀这个行业,也是最好的厂家。
|
