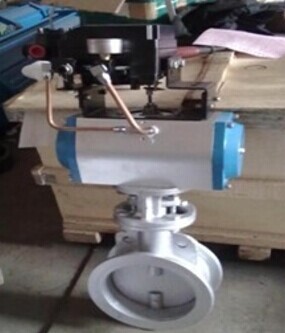

 D671w气动通风蝶阀系采用中线式碟板与短结构钢板焊接的新型结构形式设计制造的，结构紧凑、重量轻、便于安装、流阻小、流通量大，避免高温膨胀的影响，操作轻便。体内无连杆、螺栓等、工作可靠、使用寿命长。可以多工位安装，不受介质流向影响。
D671w气动通风蝶阀阀座密封圈由软性T形密封环两侧多层不锈钢片组成。阀板与阀座的密封面为斜圆锥结构，在阀板斜圆锥表面堆焊耐温、耐蚀合金材料；固定在调节环压板之间的弹簧与压板上调节螺栓装配一起的结构。这种结构有效地补偿了轴套与阀体之间的公差带及阀杆在介质压力下的弹性变形，解决了阀门在双向互换的介质输送过程中存在的密封问题。
D671w气动通风蝶阀性能
|
公称通径
|
DN
|
50～2000
|
|
公称压力
|
PN(MPa)
|
0.05
|
0.25
|
0.6
|
|
试验压力
|
强度试验
|
0.075
|
0.375
|
0.9
|
|
密封试验
|
≤1.5%泄漏量
|
|
适用介质
|
煤气、含尘气体、烟道气等
|
|
驱动形式
|
手动、蜗杆蜗轮传动、气传动、电传动
|
D671w气动通风蝶阀主要零件的材质
|
零件名称
|
材料
|
|
阀体
|
铸铁、不锈钢、铬镍钼钛钢、铬钼钛钢等特殊材料
|
|
蝶板
|
铸铁、不锈钢、铬镍钼钛钢、铬钼钛钢等特殊材料
|
|
阀座密封圈
|
与阀体相同
|
|
阀杆
|
碳钢、2Cr13、不锈钢、铬镍钼钛钢
|
|
填料
|
氟塑料、柔性石墨
|
D671w气动通风蝶阀密封材料选用和适用温度
|
材料品种
|
碳素钢
|
低温碳钢
|
合金钢
|
奥氏体不锈钢
|
铬钼钒钢
|
|
代号
|
WCB
|
LCB
|
WC6或WC9
|
C5或以C12
|
铬Cr-18型type304、316
|
12CrMoV
|
|
耐最高温度
|
425℃
|
345℃
|
595℃
|
650℃
|
600℃
|
560℃
|
|
耐最低温度
|
-29℃
|
-46℃
|
-29℃
|
-29℃
|
-196℃
|
-40℃
|
|
适用工作温度
|
425℃
|
345℃
|
595℃
|
650℃
|
600℃
|
560℃
|
D671w气动通风蝶阀结构尺寸可由用户自行提供。
|
