 CS41H自由浮球式疏水阀是自动阀门，尤其对压力低、排水量低和温度稳定性要求高，不宜带存凝结水的蒸汽设备更为适用。双德CS41H自由浮球式疏水阀根据浮力的原理， 使阀体内的浮球随水位变化作升降运动，以达到阀门启闭，即排水阻汽的作用。
CS41H自由浮球式疏水阀结构特点：
1、能连续排水、性能稳定、排水量大、漏水量小。
2、能排连续饱和水，至使设备凝结水滞存量较少、升温快、加热温度稳定。
3、有自动排冷空气装置，无汽锁现象，工作平衡无噪音。
CS41H自由浮球式疏水阀主要零部件：
|
主要零件Main Part
|
材料Material
|
|
阀体Body
|
碳钢Carbon Steel
|
|
阀盖Donnet
|
碳钢Carbon Steel
|
|
阀座Seat
|
不锈钢Atainless Steel
|
|
过滤器Percolator
|
不锈钢Atainless Steel
|

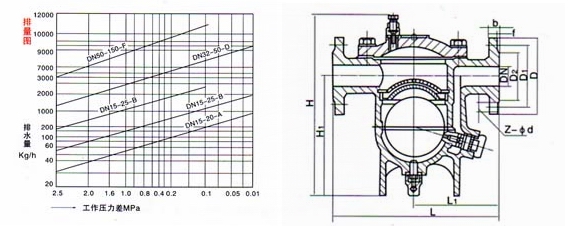

CS41H自由浮球式疏水阀主要连接尺寸：
|
产品型号
Produstion Type
|
口径
|
尺寸Dimensions
|
|
DN
|
L
|
H
|
D
|
D1
|
D2
|
b
|
f
|
Z-φd
|
|
|
15
|
195
|
195
|
95
|
65
|
45
|
14
|
2
|
4-φ14
|
|
20
|
195
|
200
|
105
|
75
|
55
|
14
|
2
|
4-φ14
|
|
25
|
215
|
225
|
115
|
85
|
65
|
14
|
2
|
4-φ14
|
|
|
25
|
270
|
245
|
115
|
85
|
65
|
14
|
2
|
4-φ14
|
|
32
|
270
|
250
|
135
|
100
|
78
|
16
|
2
|
4-φ18
|
|
40
|
280
|
290
|
145
|
110
|
85
|
16
|
3
|
4-φ18
|
|
50
|
290
|
300
|
160
|
125
|
100
|
16
|
3
|
4-φ18
|
|
|
50
|
410
|
380
|
160
|
125
|
100
|
16
|
3
|
4-φ18
|
|
65
|
410
|
380
|
180
|
145
|
120
|
18
|
3
|
4-φ18
|
|
80
|
430
|
420
|
195
|
160
|
135
|
20
|
3
|
8-φ18
|
|
100
|
430
|
440
|
215
|
180
|
155
|
20
|
3
|
8-φ18
|
|
125
|
480
|
510
|
245
|
210
|
185
|
22
|
3
|
8-φ18
|
|
150
|
480
|
510
|
280
|
240
|
210
|
24
|
3
|
8-φ23
|
订货须知：
一、①cs41h 16c自由浮球式疏水器产品名称与型号②cs41h 16c自由浮球式疏水器口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定cs41h 16c自由浮球式疏水器型号，请按cs41h 16c自由浮球式疏水器型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门专家为您审核把关。
