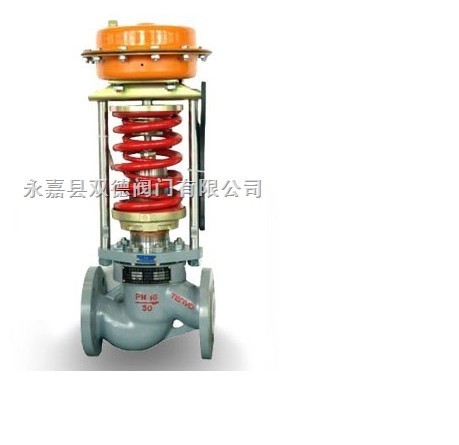

 自力式压力调节阀zzyp是不需要任何外加能源，利用被调介质自身能量而实现自动调节的执行器产品。自力式压力调节阀最大特点，能在无电、无气的场所工作，同时又节约了能源，压力设定值在运行中可随意调整。自力式压力调节阀采用快开流量特征，动作灵敏，密封性能好，因而广泛应用于石油、化工、电力、冶金、食品、轻纺、机械制造与居民建筑楼群等各种工业设备中用气体、液体及蒸汽介质减压、稳压（用于阀后压力调节），或泄压、稳压（用于阀前压力调节）的自动控制。
ZZY型自力式压力调节阀从阀体结构分类有：ZZYP（自力式单座压力调节阀）；ZZYN（自力式双座压力调节阀）；ZZYM（自力式套筒压力调节阀）。
自力式压力调节阀zzyp外形尺寸
|
公称通径DN
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
法兰接管尺寸B
|
383
|
512
|
603
|
862
|
1023
|
1380
|
1800
|
2000
|
2200
|
|
法兰端面距L
|
150
|
160
|
180
|
200
|
230
|
290
|
310
|
350
|
400
|
480
|
600
|
730
|
850
|
|
压
力
调
节
范
围
KP
|
15-140
|
H |
475
|
520
|
540
|
710
|
780
|
840
|
880
|
915
|
940
|
1000
|
|
A
|
280
|
308
|
|
130-300
|
H
|
455
|
500
|
520
|
690
|
760
|
800
|
870
|
880
|
900
|
950
|
|
A
|
176
|
230
|
|
280-500
|
H
|
450
|
490
|
510
|
680
|
750
|
790
|
860
|
870
|
890
|
940
|
|
A
|
176
|
194
|
280
|
|
480-1000
|
H
|
445
|
480
|
670
|
740
|
780
|
850
|
860
|
880
|
930
|
|
A
|
176
|
194
|
280
|
|
600-1500
|
H
|
445
|
570
|
600
|
820
|
890
|
950
|
1000
|
1100
|
1200
|
|
A
|
85
|
96
|
|
1000-2500
|
H
|
445
|
570
|
600
|
820
|
890
|
950
|
1000
|
1100
|
1200
|
|
A
|
85
|
96
|
|
重量KG
|
26
|
37
|
42
|
72
|
90
|
114
|
130
|
144
|
180
|
200
|
250
|
|
导压管接头螺纹
|
M16 1.5
|
自力式压力调节阀zzyp工作原理
用于控制阀后压力调压阀的作用方式为压闭型。其原理如下：介质由箭头方向流入阀体、经阀芯、阀座节流后输出。另一路经冷凝器（介质为蒸汽时使用）冷却后，被引入执行机构作用于膜片上，使阀芯随之发生相应的位移，达到减压、稳压之目的。如阀后压力增加，作用于膜片上的力增加，压缩弹簧，带动阀芯，使阀门开启度减小，直至阀后压力下降到设定值为止。同理，如阀后压力降低，作用在膜片上的力减小，由弹簧的反作用力，带动阀芯，使阀门开启度增大，直到阀后压力上升到设定值为止。
用于控制阀前压力的调压阀，阀的作用方式为压开型。其原理如下：质由箭头方向流入阀体，另一路经冷凝器（介质为蒸汽时使用）冷却后，被引入执行机构作用于膜片上，使阀芯随之发生相应的位移，达到泄压、稳压之目的。如阀前压力增加，作用于膜片上的力增加，压缩弹簧，带动阀芯，使阀门开启度增大，直至阀前压力下降到设定值为止。同理，如阀前力降低，作用在膜片上的力减小，由弹簧的反作用力，带动阀芯，使阀门开启度减小，直到阀后压力上升到设定值为止。
自力式压力调节阀zzyp主要性能参数
|
公称通径DN（mm）
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
|
7
|
11
|
20
|
30
|
48
|
75
|
120
|
190
|
300
|
480
|
760
|
1100
|
1750
|
|
额定行程mm
|
8
|
10
|
14
|
20
|
25
|
40
|
50
|
60
|
70
|
|
公称压力PN（MPa）
|
1.6、4.0、6.4
|
|
压力调节范围（KPa）
|
15-50 40-80 60-100 80-140 120-180 160-220 200-260 240-300
280-350 330-400 380-450 430-500 480-560 540-620 600-700
680-800 780-900 880-1000 600-1500 1000-2500
|
|
流量特性
|
快开
|
|
调节精度%
|
|
|
使用温度℃
|
≤350
|
|
允许泄漏量
|
硬密封（L/h）
|
单座：≤10-4阀额定容量（Ⅳ级；双座、套筒：≤5×10-3阀额定容量（Ⅱ级）
|
|
软密封（ml/h）
|
0.15
|
0.30
|
0.45
|
0.60
|
0.90
|
1.7
|
4.0
|
6.75
|
11.10
|
11.60
|
|
减压比
|
最大
|
10
|
|
最小
|
1.25
|
2、阀后压力调节阀，其阀前压力与阀后压力的关系：
自力式压力调节阀zzyp本身是一个调节系统，阀本身又有一定的压降要求，对阀后压力调节阀，为保证阀后压力在一定范围内，其阀前压力必须达到一定值。
|
阀前压力KPa
|
30
|
50
|
100
|
150
|
200
|
250
|
300
|
350
|
400
|
450
|
500
|
550
|
600
|
|
阀后压力KPa
|
15-24
|
15-40
|
15-80
|
15-120
|
20-160
|
25-200
|
30-240
|
35-280
|
40-320
|
45-360
|
50-400
|
55-440
|
60-480
|
| |
|
阀前压力KPa
|
650
|
700
|
750
|
800
|
850
|
900
|
950
|
1000
|
1250
|
1500
|
2000
|
2500
|
3000
|
|
阀后压力KPa
|
65-520
|
170-560
|
75-600
|
80-640
|
85-680
|
90-720
|
95-760
|
100-800
|
125-1000
|
150-1200
|
200-1600
|
250-2000
|
300-2400
|
定货须知：
1.自力式压力调节阀zzyp产品型号与名称 2.ZZY型自力式压力调节阀公称通径DN(mm) 3.ZZY型自力式压力调节阀公称压力 4.ZZY型自力式压力调节阀流量特性 5.ZZY型自力式压力调节阀体材质 6.ZZY型自力式压力调节阀额定流量系数 7.ZZY型自力式压力调节阀介质种类和温度范围 8.ZZY型自力式压力调节阀阀前后压力(压差) 9.ZZY型自力式压力调节阀电源电压和控制信号 10.ZZY型自力式压力调节阀其它特殊要求
若已经由设计单位选定双德阀门公司的自力式压力调节阀型号，请按自力式压力调节阀型号直接向我司销售部订购。
当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的双德阀门公司专家为您审核把关。
