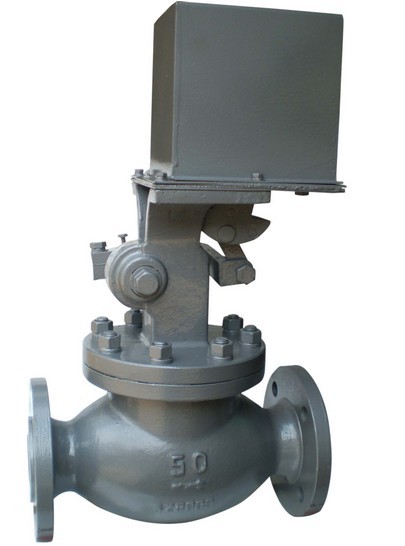

 ZCZG/ZCZH耐高温电磁阀主要是对管道中的介质进行双位自动调节和远程控制，耐高温电磁阀适用介质范围较广，可分别使用于水、轻油、重油、非腐蚀性气体及蒸汽等流体，如电站抽气管道疏水系统和蒸发器的排气系统中。
耐高温电磁阀工作原理：
电磁阀电磁铁通电时，连杆被提升，带动转轴转动，副阀打开。由于副阀被开启，主阀阀杯上部的压力流体被排出，因此主阀阀杯下部的压力比上部高，这样下部的压力将主阀阀杯向上推开。主阀被打开后，上下压力相等，阀杯在电磁力、上下压力作用下，置于平衡状态，阀门开通。断电时在衔铁自重及返回弹簧作用下，关下副阀，副阀关闭后，随之主阀阀杯上部的压力升高而将主阀阀杯压下，达到断流密封作用，阀门关闭。
ZCZG/ZCZH系列耐高温电磁阀技术参数：
|
介质温度℃
|
ZCZG
|
≤250
|
|
ZCZH
|
≤400
|
|
公称压力
(MPa)
|
ZCZG
|
2.5
|
|
ZCZH
|
4.0
|
|
工作压差
(MPa)
|
ZCZG
|
0.1~2.5
|
|
ZCZH
|
0.1~4.0
|
|
公称通径
(mm)
|
10
|
15
|
20
|
25
|
32
|
40
|
60
|
65
|
80
|
100
|
|
功耗
|
0.15KVA
|
0.46KVA
|
0.15KVA
|
|
电源电压
|
AC220V其余规格可作特殊订货
|
|
额定流量系数
(KV)
|
按JB/T7352-94规定
|
|
泄漏量(m/min)
|
按JB/T7352-94·F规定
|
ZCZG/ZCZH系列耐高温电磁阀外形尺寸：
|
DN
|
L
|
H
|
D
|
D1
|
D2
|
D3
|
b
|
f1
|
f
|
n-d
|
|
10
|
160
|
298
|
90
|
60
|
34
|
41
|
16
|
4
|
2
|
4-Φ14
|
|
15
|
160
|
298
|
95
|
65
|
39
|
45
|
16
|
4
|
2
|
4-Φ14
|
|
20
|
200
|
304
|
105
|
75
|
50
|
55
|
16
|
4
|
2
|
4-Φ14
|
|
25
|
200
|
304
|
115
|
85
|
57
|
65
|
16
|
4
|
2
|
4-Φ14
|
|
32
|
200
|
314
|
140
|
100
|
65
|
78
|
18
|
4
|
2
|
4-Φ18
|
|
40
|
260
|
460
|
150
|
110
|
75
|
85
|
18
|
4
|
3
|
4-Φ18
|
|
50
|
300
|
460
|
165
|
125
|
87
|
100
|
20
|
4
|
3
|
4-Φ18
|
|
65
|
290
|
433
|
185
|
145
|
109
|
120
|
22
|
4
|
3
|
8-Φ18
|
|
80
|
310
|
433
|
200
|
160
|
120
|
135
|
22
|
4
|
3
|
8-Φ18
|
|
100
|
350
|
461
|
235
|
190
|
149
|
160
|
24
|
4.5
|
3
|
8-Φ22
|
ZCZG/ZCZH系列耐高温电磁阀安装须知
1、安装时电磁阀线圈向上，并保持垂直位置，电磁阀上箭头或标记应与管道流向一致，不得安装在有溅水或漏水的地方。
2、电磁阀的工作介质应清洁无颗粒杂质，电磁阀内件表面上的污物及过滤器，需定期清洁干净。
3、在电磁阀发生故障时，为了及时隔离电磁阀，并保证系统正常运行，最好安装旁路装置
4、在管路系统中，安装在支路上的电磁阀通径应小于主管道阀门的通径(如图二)。
5、安装电磁阀前，管道必须清洗干净。建议在阀前安装过滤器，蒸汽管道安装疏水阀。
6、不能将阀安装在管道的低凹处，以免因蒸汽冷凝水、杂质等沉淀在阀内而防碍动作。
7、不能在爆炸危险场合使用。
8、在管路刚性不足情况下，建议把阀前管道用支架固定，以免电磁阀工作时引起振动。
9、在安装前，要注意看清产品标牌，认真阅读使用说明书，判断产品是否符合使用条件。
10、电磁阀前后管道上需安装压力表，以便观察管道压力。
㈠ 订货须知：
①ZCZG/ZCZH系列耐高温电磁阀型号 ②ZCZG/ZCZH系列高温高压电磁阀公称通径 ③ZCZG/ZCZH系列高温高压电磁阀公称压力 ④ZCZG/ZCZH系列高温高压电磁阀工作介质 ⑤ZCZG/ZCZH系列高温高压电磁阀工作压差 ⑥ZCZG/ZCZH系列高温高压电磁阀介质温度 ⑦ZCZG/ZCZH系列高温高压电磁阀电源电压及频率 ⑧ZCZG/ZCZH系列高温高压电磁阀介质粘度。
+22
㈡电磁阀正常工 作时的电压为220V V 如超过此范围，请订货时注明电压波动量。其它规格电源电压可做特殊订货。
-15
㈢阀门的开通时间达12小时以上，请选用常开式电磁阀。当使用环境周围有易燃易爆品，请选用防爆型电磁阀。
㈣当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的双德阀门公司专家为您审核把关。
㈤特殊订货：
①如您选购氟橡胶膜片（Viton）则在订单中注明V，其介质量高温度可达到130℃；如您选购三元乙丙胶膜片（EPDM）则注明E，其介质最高温度可达到110℃。
②需要法兰连接可在订货时说明。
