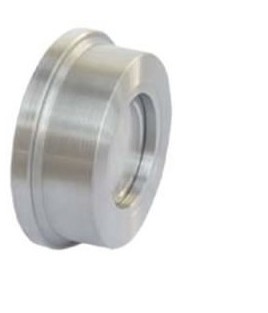

双德h71对夹式止回阀采用对夹式连接,结构紧凑,阀瓣沿着中心定位作 升降运动,由于阀瓣的关闭行程短,并有弹簧加载,关闭速度快,可显著减少水锤现象。产品具有体积小、重量轻、动作灵敏、密封可靠、安装方便等特点,特别适合于安装空间受限制的场合采用,可适用于水、蒸气、油品、硝酸、醋酸、强氧化性介质等多种介质。
h71对夹式止回阀执行标准:
设计制造:JB/T8937
结构长度:JB/T8937
配管法兰:JB/T74
试验与检验:JB/T9092-1999
h71对夹式止回阀主要技术参数:
型号 |
公称压力PN(MPa) |
试验压力PS(MPa) |
工作温度(℃) |
适用介质 |
壳体 |
密封 |
H71W-16P |
1.6 |
2.4 |
1.76 |
≤200 |
水、蒸体、油品等 |
H71H-25Q |
2.5 |
3.75 |
2.75 |
≤235 |
H71W-25H |
≤300 |
H71W-25P |
≤200 |
硝酸等腐蚀性介质 |
H71W-40H |
4.0 |
6.0 |
4.4 |
≤300 |
水、蒸体、油品等 |
H71W-40P |
≤200 |
硝酸等腐蚀性介质 |
规格型号 |
阀体 |
阀瓣 |
弹簧 |
RH71W-25H、RH71W-40H |
2Cr13 |
1Cr13 |
1Cr18 Ni9Ti |
RH71W-16P、RH71W-25P |
ZG1Cr18 Ni9Ti |
1Cr18 Ni9Ti |
|

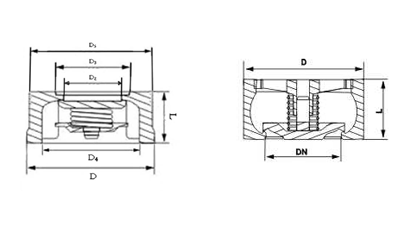

h71对夹式止回阀规格尺寸表:
公称压力
MPa
|
公称通径
DN |
尺寸(mm) |
L |
D1 |
D2 |
D3 |
D4 |
D5 |
PN1.0MPa
PN1.6MPa |
15 |
16 |
52 |
15 |
24 |
31 |
40 |
20 |
19 |
62 |
19 |
30 |
40 |
50 |
25 |
22 |
72 |
24 |
35 |
47 |
58 |
32 |
28 |
83 |
31 |
46 |
56 |
68 |
40 |
31.5 |
93 |
39 |
55 |
66 |
78 |
50 |
40 |
108 |
48 |
65 |
78 |
90 |
65 |
46 |
128 |
62 |
80 |
95 |
110 |
80 |
50 |
142 |
76 |
96 |
110 |
128 |
100 |
60 |
162 |
95 |
115 |
132 |
150 |
125 |
90 |
192 |
110 |
125 |
135 |
订货须知:
一、①h71对夹式止回阀产品名称与型号②h71对夹式止回阀口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定h71对夹式止回阀型号,请按h71对夹式止回阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的阀门专家为您审核把关。
