 气动硬密封对夹蝶阀概述：
气动硬密封对夹蝶阀双德d673h气动蝶阀结构是由品质气动执行器与三维编心硬密封蝶阀组成。本厂为用户咨询、设计、选型、安装、解决各种控制方案，保持质量第一、用户至上的诚信经营方针，用最完善的全方位服务于客户。建立长期配套关系，共享双德阀门技术资源，共同扩展海内外阀门市场。气动硬密封蝶阀配行程限位开关、电磁阀、减压阀及0.4-0.7MPa气源可实现开关操作，并送出二对无源触点信号指示阀门的开关。气动硬密封蝶阀由阀体、蝶板、多层次阀座、阀杆、传动机构等主要部件组成

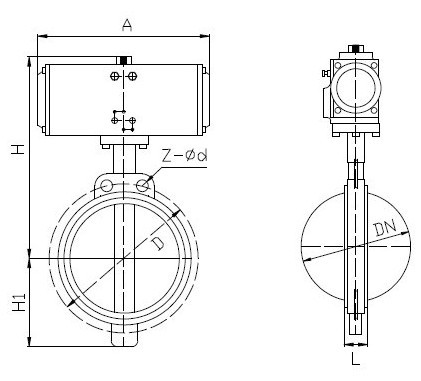

D673H、D673W气动硬密封对夹蝶阀特点
1、本阀采用三偏心密封结构，阀座与蝶板几乎无磨损，具有越观越紧的密封功能。
2、密封圈选用不锈钢制作，具有金属硬密封和弹性密封的双重优点，无论在低温和高温的情况下，均具有优良的密封性能,具有耐腐蚀,使用寿命长等特点。
3、碟板密封面采用堆焊钴基硬质合金，密封面耐磨损，使用寿命长．
4、大规格蝶板采用绗架结构，强度高，过流面积大，流阻小。
5、本阀具有双向密封功能，安装时不受介质流向的限制，也不受空间位置的影响，可在任何方向安装。
6、驱动装置可以多工位（旋转90°或180°）安装，便于用户使用。
气动硬密封对夹蝶阀标准
|
设计标准
|
GB/T12238-1989
|
|
法兰连接尺寸
|
GB/T9113.1-2000；GB/T9115.1-2000；JB78
|
|
结构长度
|
GB/T12221-1989
|
|
压力试验
|
GB/T13927-2000；JB/T9092-1999
|
气动硬密封对夹蝶阀执行器技术参数
|
公称通径DN(mm)
|
DN50～1000mm
|
执行器型号
|
GT、AT、AW系列单双作用气动执行器
|
|
公称压力(MPa)
|
PN1.0、1.6、2.5MPa
|
供气压力
|
0.4～0.7MPa
|
|
阀体形式
|
直通铸造阀体
|
气源接口
|
G1/4"、G1/8"、G3/8"、G1/2"
|
|
连接形式
|
法兰式、对夹式
|
环境温度
|
-30～+70℃
|
|
阀芯形式
|
蝶板式
|
作用形式
|
单作用执行机构、双作用执行机构
|
|
密封填料
|
柔性石墨、聚四氟乙烯
|
可配附件
|
定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
|
|
流量特性
|
近似等百分比、直线性
|
采用新型气动执行器，有双作用式和单作用式(弹簧复位)，齿轮齿条传动，安全可靠；大口径阀门采用系列AW型气动执行器拔叉式传动，结构合理，输出力大，有双作用式和单作用式。
1、齿轮式双活塞，输出力矩大，体积小。
2、气缸选用铝金材料，重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。
|
气动硬密封对夹蝶阀主要零件材料
|
零件名称
|
材料
|
|
阀体
|
铸铁、不锈钢、铬钼钢、合金钢
|
|
蝶板
|
铸钢、合金钢、不锈钢、铬钼钢
|
|
密封圈
|
不锈钢与耐高温石棉板组合成多层次
|
|
阀杆
|
2Cr13、1Cr13不锈钢、铬钼钢
|
|
填料
|
O型圈、柔性石墨
|
气动硬密封对夹蝶阀性能规范
|
公称通径DN(mm)
|
DN50～1200
|
|
公称压力
|
PN(MPa)
|
0.6
|
1.0
|
1.6
|
2.5
|
|
试验压力
|
强度试验
|
0.9
|
1.5
|
2.4
|
3.75
|
|
密封试验
|
0.66
|
1.1
|
1.76
|
2.75
|
|
低压气密试验
|
0.5～0.7
|
|
适用介质
|
空气、水、污水、蒸气、煤气、油品等
|
|
适用温度
|
碳钢：-29℃～600℃ 不锈钢：-40℃～600℃
|
订货须知：
一、①气动硬密封对夹蝶阀产品名称与型号②气动硬密封对夹蝶阀口径，如果您对气动硬密封对夹蝶阀型号不熟悉，请说明使用介质，温度，压力，及连接方式。③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定气动硬密封对夹蝶阀型号，请按气动硬密封对夹蝶阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门专家为您审核把关。
