 电动防爆蝶阀三偏心多层次金属硬密封蝶阀系列，系我公司新开发的长寿命、无泄漏、节能型蝶阀。产品符合国家标准JB/T8527—97（金属硬密封蝶阀）、FB/T13927—92（通用阀门压力试验）标准及阀门其它相关标准的规定，结合国内外先进技术，采用三维偏心原理设计，密封圈采用硬软密封兼具的多层次结构，适用于介质温度≤65的冶金、石油、化工、电力、市政建设等工业管道上作截断或调节介质流量之用，密封性能可靠，是通用蝶阀向中压高压领域的延伸和发展。
电动防爆蝶阀产品特点
1、多层次金属硬密封蝶采用三偏心密封结构，阀座与蝶板几乎无磨损，具有越观越紧的密封功能
2、密封圈选用不锈钢制作，具有金属硬密封和弹性密封的双重优点，无论在低温和高温的情况下，均具有优良的密封性能，具有耐腐蚀,使用寿命长等特点
3、蝶板密封面采用堆焊钴基硬质合金，密封面耐磨损，使用寿命长
4、大规格蝶板采用绗架结构，强度高，过流面积大，流阻小
5、金属硬密封蝶阀具有双向密封功能，安装时不受介质流向的限制，也不受空间位置的影响，可在任何方向安装
6、驱动装置可以多工位（旋转90°或180°）安装，便于用户使用
电动防爆蝶阀执行标准
设计规范：GB/T 12238
结构长度：GB/T 12221
法兰连接：GB/T 9113
试验与检验：GB/T 13927
产品标识：GB/T 12220
电动防爆蝶阀性能参数
|
型号
|
D343H-10
D343H-16
D343H-25
D343H-40
|
D343H-10P
D343H-16P
D343H-25P
D343H-40P
|
D343H-10R
D343H-16R
D343H-25R
D343H-40R
|
|
工作压力（MPa）
|
1.0~4.0
|
|
适用温度（℃）
|
≤425
|
≤200
|
|
适用介质
|
水、油或非腐蚀性介质
|
硝酸类介质
|
醋酸类介质
|
|
材料
|
阀体、蝶板
|
WCB
|
CF8/304
|
CF3M/316L
|
|
阀杆
|
2Cr13
|
304
|
316L
|
|
阀体密封面
|
堆焊 507
|
－
|
－
|
|
蝶板密封面
|
304＋柔性石墨
|
304＋PTFE
|
304＋PTFE
|
|
填料
|
柔性石墨
|
PTFE
|
PTFE
|

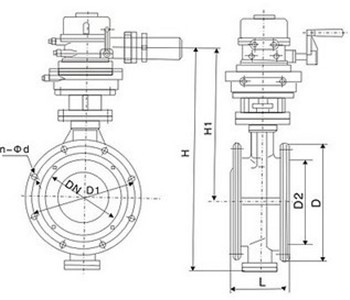

电动防爆蝶阀结构图
以上描述中，所有文字、数据、图片均只适用于参考，具体性能参数、结构尺寸参数、价格等详情因模具的改变及产品的更新而改变.
订货须知：
一、①D943H-16P，d943h 16c电动防爆蝶阀产品名称与型号D943H-16P，d943h 16c电动防爆蝶阀口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定D943H-16P，d943h 16c电动防爆蝶阀型号，请按D943H-16P，d943h 16c电动防爆蝶阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门专家为您审核把关。
