 D341H、D341W 型 PN0.5~PN10手动通风蝶阀是一种非密闭型蝶阀,在冶金、化工、建材、电站、玻璃等行业中的通风、环保工程的含尘冷风或热风气体管道中，碟板在90°范围内自由转动以达到启闭或调节介质流量的目的。作为气体介质调节流量或切断装置。
手动通风蝶阀特点
1、采用中线式碟板与短结构钢板焊接的新型结构形式设计制造的，结构紧凑、重量轻、便于安装、流阻小、流通量大，避免高温膨胀的影响，操作轻便
2、内无连杆、螺栓等、工作可靠、使用寿命长。可以多工位安装，不受介质流向影响

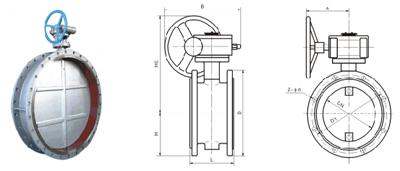

手动通风蝶阀结构图片
手动通风蝶阀主要外形和连接尺寸
|
公称通径
|
主要外形尺寸和连接尺寸
|
|
L
|
D1
|
D
|
Z-d
|
H
|
H0
|
A
|
B
|
|
50
|
108
|
110
|
140
|
4-14
|
70
|
215
|
270
|
65
|
|
65
|
112
|
130
|
160
|
4-14
|
80
|
235
|
270
|
65
|
|
80
|
124
|
150
|
190
|
4-18
|
95
|
263
|
270
|
65
|
|
100
|
127
|
170
|
210
|
4-18
|
105
|
283
|
270
|
65
|
|
125
|
140
|
200
|
240
|
8-18
|
120
|
313
|
310
|
65
|
|
150
|
140
|
225
|
265
|
8-18
|
132.5
|
338
|
310
|
65
|
|
200
|
152
|
280
|
320
|
8-18
|
160
|
493
|
365
|
90
|
|
250
|
165
|
335
|
375
|
12-18
|
187.5
|
550
|
365
|
90
|
|
300
|
178
|
395
|
440
|
12-22
|
220
|
615
|
365
|
90
|
|
350
|
190
|
445
|
490
|
12-22
|
245
|
678
|
365
|
90
|
|
400
|
216
|
495
|
540
|
16-22
|
270
|
727
|
365
|
90
|
|
450
|
222
|
550
|
595
|
16-22
|
297.5
|
782
|
365
|
90
|
手动通风蝶阀的安装
1.安装位置、高度、进出口方向必须符合设计要求，注意介质流动的方向应与阀体所标箭头方向一致，连接应牢固紧密。
2.阀门安装前必须进行外观检查，阀门的铭牌应符合现行国家标准《通用阀门标志》GB 12220的规定。对于工作压力大于1.0 MPa 及在主干管上起到切断作用的阀门，安装前应进行强度和严密性能试验，合格后方准使用。强度试验时，试验压力为公称压力的1.5倍，持续时间不少于5min，阀门壳体、填料应无渗漏为合格。严密性试验时，试验压力为公称压力的1.1倍；试验持续的时间符合GB 50243要求。
|
