 双德德标止回阀材质主要有：铸钢，不锈钢。型号主要有：h44h,h41h.连接方式主要有：法兰，对夹。德标止回阀适用于公称压PN1.6-4.0MPa,工作温度-20℃-350℃的石油、化工、制药、化肥、电力工业等各种工况的管路上，切断或接通管路介质。
德标止回阀其主要结构特点
1、产品结构合理、密封可靠、性能优良、造型美观；
2、密封面堆焊Co硬质合金、耐磨、耐腐、抗磨擦性能好、使用寿命长；
3、阀杆调质及表面氮化处理，有良好的抗腐和抗磨擦性能；
4、双重密封，性能更可靠；
5、阀杆升降位置指示更直观；
6、零件材料，法兰和对焊尺寸可根据实际工况或用户要求合理选配，满足各种工程需要。
德标止回阀技术规范
|
结构形式 Construction
|
DIN3356
|
|
结构长度 face to face dimension
|
DIN3202
|
|
连接法兰 flanged ends
|
DIN2543-2546
|
|
试验和检验 test&inspection
|
DIN3230-75
|
德标止回阀产品性能规范
|
公称压力(MPa)
|
壳体试验压力(MPa)
|
密封试验压力(MPa)
|
适用温度(℃)
|
适用介质
|
|
1.6
|
2.4
|
1.76
|
-20℃-350℃
|
水、蒸汽、油品等
|
|
2.5
|
3.75
|
2.75
|
|
4.0
|
6.0
|
4.4
|
德标止回阀主要零部件材质
|
序号NO.
|
名称part name
|
材质material
|
|
1
|
阀体body
|
GS-C25、CF8、CF3
|
|
2
|
阀瓣disc
|
2CR13、F304、F316
|
|
3
|
金属垫片 Metal spiral wound gasket
|
石棉+不锈钢
Asbestos+stainless steel、PTFE
|
|
4
|
阀盖bonnet
|
GS-C25、CF8、CF3
|
|
5
|
六角螺母 Hexagon nut
|
ASTMA193 2H、A193-8、A193-8M
|
|
6
|
双头螺栓bolt
|
ASTMA193 B7、A193-B8、A193-B8M
|

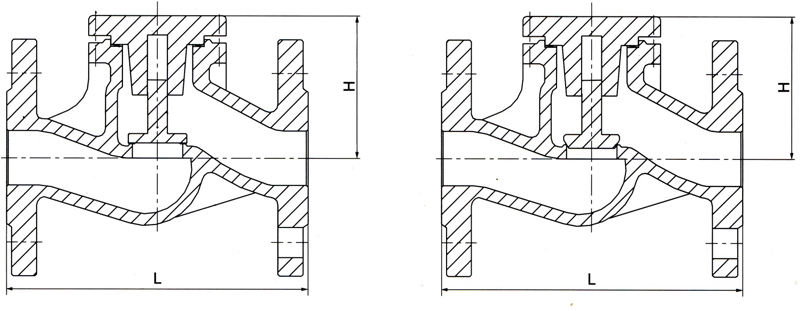

德标止回阀H41H-16尺寸及重量
|
压力等级
|
PN16
|
|
口径size
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
L
|
130
|
150
|
160
|
180
|
200
|
230
|
290
|
310
|
350
|
400
|
480
|
600
|
730
|
850
|
|
H
|
70
|
70
|
80
|
80
|
85
|
95
|
110
|
130
|
155
|
165
|
215
|
285
|
325
|
365
|
|
Kv
|
5.7
|
7.8
|
11.8
|
17.9
|
27.9
|
48.5
|
77.6
|
109
|
168
|
251
|
389
|
664
|
1017
|
1446
|
|
重量(kg)Weight
|
2.4
|
3.0
|
3.8
|
5.7
|
7.4
|
10.3
|
15.2
|
20.4
|
31
|
49
|
69
|
132
|
198
|
278
|
德标止回阀H41H-25尺寸及重量
|
压力等级
|
PN16
|
|
口径size
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
L
|
130
|
150
|
160
|
180
|
200
|
230
|
290
|
310
|
350
|
400
|
480
|
600
|
730
|
850
|
|
H
|
70
|
70
|
80
|
80
|
85
|
95
|
110
|
130
|
155
|
165
|
215
|
285
|
325
|
365
|
|
Kv
|
5.7
|
7.8
|
11.8
|
17.9
|
27.9
|
48.5
|
77.6
|
109
|
168
|
251
|
389
|
664
|
1017
|
1446
|
|
重量(kg)Weight
|
2.4
|
3.0
|
3.8
|
6
|
8
|
11
|
16
|
21
|
32
|
51
|
70
|
136
|
318
|
330
|
德标止回阀H41H-40尺寸及重量
|
压力等级
|
PN16
|
|
口径size
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
L
|
130
|
150
|
160
|
180
|
200
|
230
|
290
|
310
|
350
|
400
|
480
|
600
|
730
|
850
|
|
H
|
70
|
70
|
80
|
80
|
85
|
95
|
110
|
130
|
155
|
165
|
215
|
285
|
325
|
365
|
|
Kv
|
5.7
|
7.8
|
11.8
|
17.9
|
27.9
|
48.5
|
77.6
|
109
|
168
|
251
|
389
|
664
|
1017
|
1446
|
|
重量(kg)Weight
|
2.4
|
3.0
|
3.8
|
7.1
|
10.4
|
12.7
|
22.5
|
28
|
40
|
64
|
90
|
170
|
240
|
370
|
|
