 气动煤气专用蝶阀概述

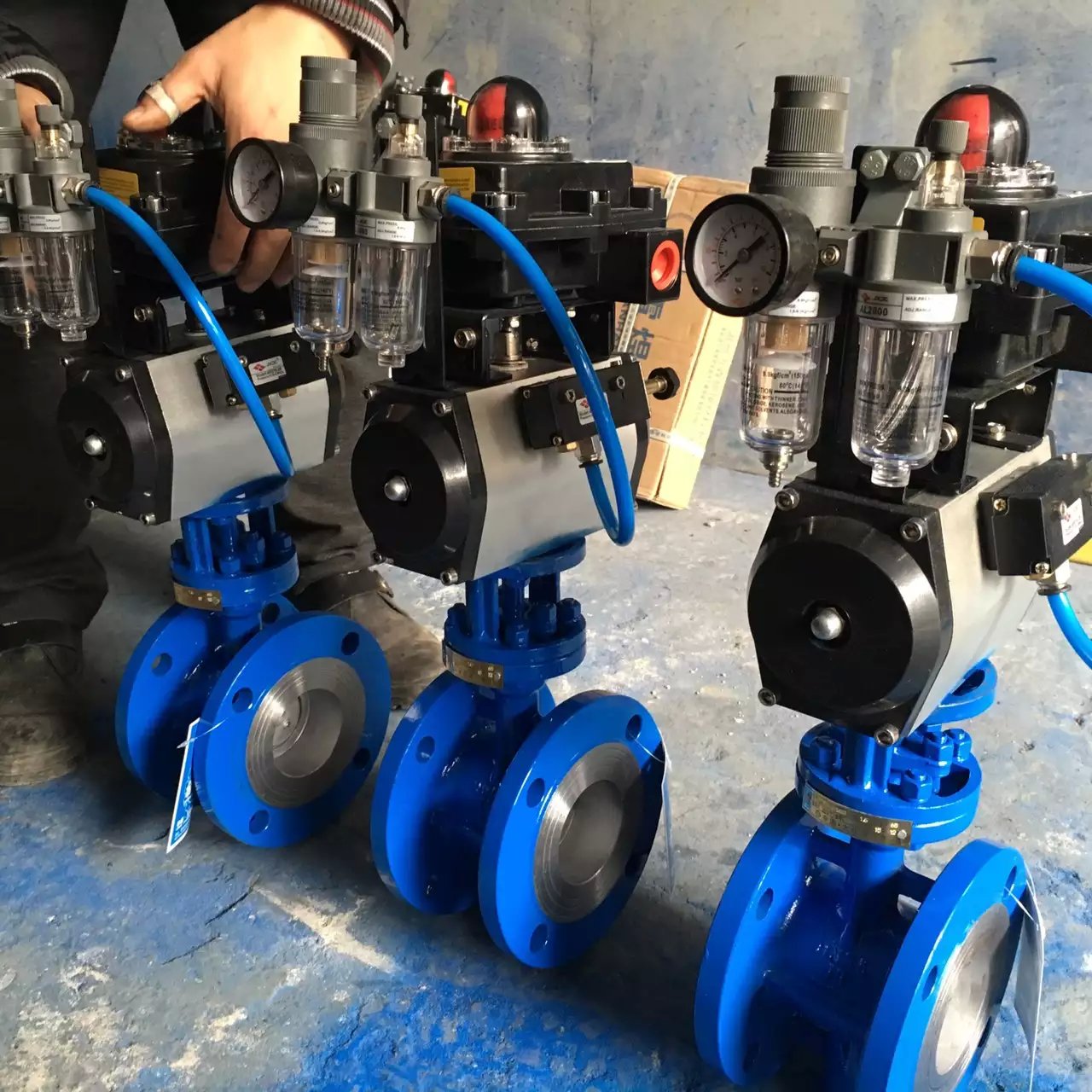

MD673H型气动快切阀（煤气快切阀）是气动煤气蝶阀配套气动执行器（GT、AT、AW）使用，在煤气管路中作快速切断使用。雷力公司科技人员经过多年研制开发设计能够在含尘煤气、焦油煤气、焦炉煤气、城市煤气、热空气及烟气管道及其他含尘气体管路中，经过多年的使用效果显著。采用特殊的材料及高新技术耐腐蚀性阻止烟尘进去达到开关灵活不夹死。
产品特点
阀体部分（煤气专用蝶阀）阀杆采用镀铬处理，填料为高温石墨，并且在上下轴之间经过特殊工艺处理，装配防锈死装置。经过这些特殊工艺之后阀门具备耐腐蚀、抗焦油、还具备有限防止烟尘进入轴承内，从而保证阀门开关灵活不卡死，在管道中起到截断介质的作用。
气动执行器可选用GT-AT-AW型，附件可选配:电磁阀（防爆型-普通型）、限位开关（防爆型-普通型）、气源处理三联件（调压阀、气水分离器、油雾器）、气锁阀、快排阀等。
气动煤气蝶阀性能规范
|
公称通径DN（mm）
|
气动煤气专用蝶阀50-2000
|
|
公称压力PN(MPa)
|
1.0
|
1.6
|
2.5
|
|
公称压力
(MPa)
|
强度试验
|
1.5
|
2.4
|
3.75
|
|
密封试验
|
1.1
|
1.76
|
2.75
|
|
材料材料代号
|
C
|
P
|
R
|
|
主要零件
|
阀体
|
WCB
|
ZG1Cr18Ni9Ti
|
ZG0Cr18Ni12Mo2Ti
|
|
蝶板
|
WCB
|
ZG1Cr18Ni9Ti
|
ZG0Cr18Ni12Mo2Ti
|
|
阀杆
|
2Cr13
|
1Cr18Ni9Ti
|
0Cr18Ni12Mo2Ti
|
|
密封圈
|
不锈钢
|
|
填料
|
聚四氟乙烯 柔性石墨
|
|
适用工况
|
适用介质
|
焦炉煤气
|
焦炉煤气
|
热脏煤气、天然气
|
|
适用温度
|
-40℃～600℃气动煤气专用蝶阀
|
|
执行器
|
型号
|
GT、AT或AW系列
|
|
气源压力
|
0.4-0.7MPa
|
|
执行标准
|
设计制造
|
结构长度
|
法兰尺寸
|
压力温度
|
试验检验
|
|
GBT/12238
|
GB12221
|
GB9113
|
GB9131
|
GB13927
|
气动煤气蝶阀安装尺寸表
|
公称通径
DN（mm）
|
气动煤气专用蝶阀尺寸（mm）
|
执行器型号
（仅供参考）
|
|
L
|
H
|
D(1.6)
|
D(2.5)
|
D(4.0)
|
D1(1.6)
|
D1(2.5)
|
D1(4.0)
|
n-d(1.6)
|
n-d(2.5)
|
n-d(4.0)
|
|
50
|
108
|
112
|
165
|
165
|
165
|
125
|
125
|
125
|
4-18
|
4-18
|
4-18
|
GTD-65
|
|
65
|
112
|
115
|
185
|
185
|
185
|
145
|
145
|
145
|
4-18
|
8-18
|
8-18
|
GTD-80
|
|
80
|
114
|
120
|
200
|
200
|
200
|
160
|
160
|
160
|
8-18
|
8-18
|
8-18
|
GTD-80
|
|
100
|
127
|
138
|
220
|
235
|
235
|
180
|
190
|
190
|
8-18
|
8-22
|
8-22
|
GTD-100
|
|
125
|
140
|
164
|
250
|
270
|
270
|
210
|
220
|
220
|
8-18
|
8-26
|
8-26
|
GTD-115
|
|
150
|
140
|
175
|
285
|
300
|
300
|
240
|
250
|
250
|
8-22
|
8-26
|
8-26
|
GTD-125
|
|
200
|
152
|
200
|
340
|
360
|
375
|
295
|
310
|
320
|
12-22
|
12-26
|
12-30
|
GTD-160
|
|
250
|
165
|
243
|
405
|
425
|
450
|
355
|
370
|
385
|
12-26
|
12-30
|
12-33
|
GTD-190
|
|
300
|
178
|
250
|
460
|
485
|
515
|
410
|
430
|
450
|
12-26
|
16-30
|
16-33
|
AW13
|
|
350
|
190
|
280
|
520
|
555
|
580
|
470
|
490
|
510
|
16-26
|
16-33
|
16-36
|
AW17
|
|
400
|
216
|
305
|
580
|
620
|
660
|
525
|
550
|
585
|
16-30
|
16-36
|
16-39
|
AW17
|
|
450
|
222
|
350
|
640
|
670
|
685
|
585
|
600
|
610
|
20-30
|
20-36
|
20-39
|
AW20
|
|
500
|
229
|
380
|
715
|
730
|
755
|
650
|
660
|
670
|
20-33
|
20-30
|
20-42
|
AW20
|
|
600
|
267
|
445
|
840
|
845
|
|
770
|
770
|
|
20-36
|
20-39
|
|
AW28
|
|
700
|
292
|
480
|
910
|
960
|
|
840
|
875
|
|
24-36
|
24-42
|
|
AW35
|
|
800
|
318
|
530
|
1025
|
1085
|
|
950
|
990
|
|
24-39
|
24-48
|
|
AW35
|
|
900
|
330
|
580
|
1125
|
1185
|
|
1050
|
1090
|
|
28-39
|
28-48
|
|
AW40
|
|
1000
|
410
|
650
|
1255
|
1320
|
|
1170
|
1210
|
|
28-42
|
28-56
|
|
AW40
|
|
1200
|
470
|
760
|
1485
|
1530
|
|
1390
|
1420
|
|
32-48
|
32-56
|
|
AW40
|
气动煤气蝶阀 是能够远距离控制蝶阀的开关。在出现危险事故时人，不能靠近又必须关闭阀门的时候，气动蝶阀就起到这样的作用。
|
