您当前的位置:首页>>产品展示>>法兰式三偏心四氟密封蝶阀

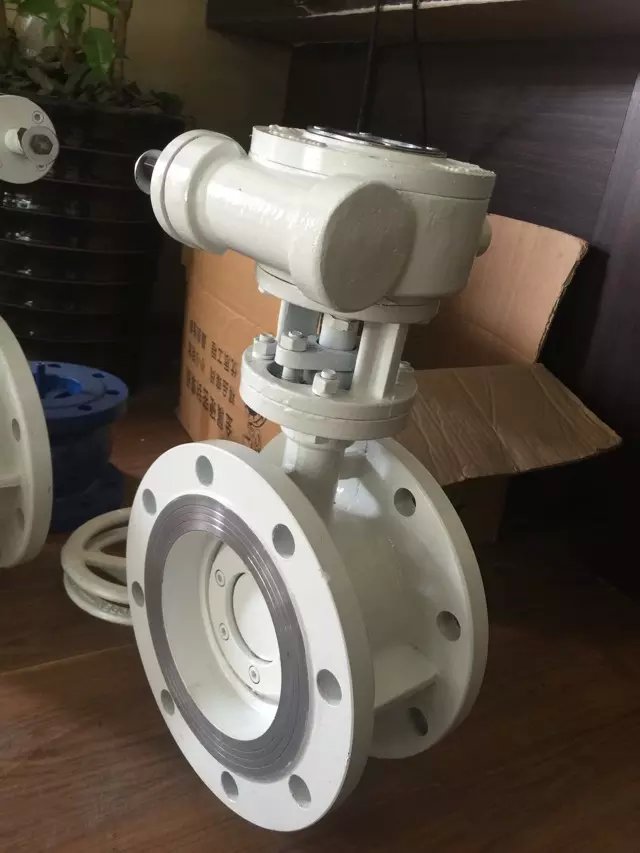

法兰式三偏心四氟密封蝶阀
产品型号:d343f/d342f   零售价(0.0000
法兰式三偏心四氟密封蝶阀

双德法兰式三偏心四氟密封蝶阀采用三维偏心结构,阀座与蝶板几乎无磨擦,具有越关越紧的密封功能,具有调节与全开启功能。被广泛用于介质温度≤425℃的治金、电力、石油化工、以及给排水和市政建设等工业管道上,作调节流量和载断流体使用。

法兰式三偏心四氟密封蝶阀标准

设计规范:GB/T 12238

结构长度:GB/T 12221

法兰连接:GB/T 9113

试验与检验:GB/T 13927

产品标识:GB/T 12220



规格

型号

D343H-10
D343H-16
D343H-25
D343H-40

D343HW-10P
D343W-16P
D343W-25P
D343W-40P

D343H-10R
D343H-16R
D343H-25R
D343H-40R

工作压力(MPa

1.0~4.0

适用温度(℃)

425

200

适用介质

水、油或非腐蚀性介质

硝酸类介质

醋酸类介质

材料

阀体、蝶板

WCB

CF8/304

CF3M/316L

阀杆

2Cr13

304

316L

阀体密封面

堆焊 507

蝶板密封面

304+柔性石墨

304PTFE

304PTFE

填料

柔性石墨

PTFE

PTFE



法兰式三偏心四氟密封蝶阀技术参数

公称通径

DN(mm)

502000

公称压力

PN(MPa)

0.25

0.6

1.0

1.6

2.5

4.0

试验压力Ps(MPa)

强度试验

0.375

0.9

1.5

2.4

3.75

6.0

密封试验

O.275

0.66

1.1

1.76

2.75

4.4

气密封试验

O50.8 MPa

适用介质

水、油品、蒸汽、煤气、酸、碱等

适用温度

40℃5 70℃



法兰式三偏心四氟密封蝶阀主要连接及外形尺寸

公称通径
DN

结构长度L

外形尺寸(参考值)

连接(标准值)

参考
重量Dt343H

H

Dt343H

PN0.6MPa

PN1.0MPa

mm

inch

H1

A1

B1

D

D1

z- d

D

D1

z- d

50

2

108

150

112

350

180

200

140

110

4-14

165

125

4-18

17

65

5/2

112

170

115

370

180

200

160

130

4-14

185

145

4-18

20

80

3

114

180

120

380

180

200

190

150

4-18

200

160

8-18

23

100

4

127

190

138

420

180

200

210

170

4-18

220

180

8-18

25

125

5

140

200

164

460

180

200

240

200

8-18

250

210

8-18

40

150

6

140

210

175

555

270

280

165

225

8-18

285

240

8-22

47

200

8

152

230

208

605

270

280

320

280

8-18

340

295

8-22

60

250

10

165

250

243

680

270

280

375

335

12-18

395

350

12-22

95

300

12

178

270

283

800

380

420

440

395

12-22

445

400

12-22

124

350

14

190

290

310

835

380

420

490

445

12-22

505

460

16-22

181

400

16

216

310

340

915

450

470

540

495

16-22

565

515

16-26

260

450

18

222

330

380

960

480

490

595

550

16-22

615

565

20-26

338

500

20

229

350

410

1020

480

490

645

600

20-22

670

620

20-26

360

600

24

267

390

470

1225

480

660

755

705

20-26

780

725

20-30

540

700

28

292

430

550

1355

640

660

860

810

24-26

895

840

24-30

580

800

32

318

470

640

1470

640

660

975

920

24-30

1015

950

24-33

845

900

36

330

510

710

1545

750

860

1075

1020

24-30

1115

1050

28-33

1050

1000

40

410

550

770

1795

850

860

1175

1120

28-30

1230

1160

28-36

1500

1200

48

470

630

890

1965

850

900

1405

1340

32-33

1455

1380

32-39

2000
