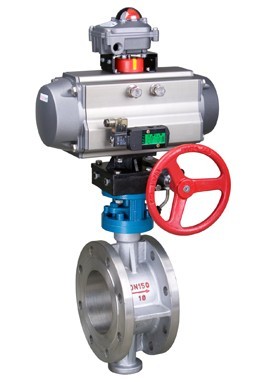

 本气动调节蝶阀图片带电磁阀、气源处理三联件，限位开关，定位器等气动元件。我公司研制的气动调节蝶阀，结构紧凑，90°回转开关轻松，密封可靠，使用寿命长，被广泛用于水厂、电厂、钢厂、造纸、化工、饮食等系统供排水中，作为调节和截止使用。
气动调节蝶阀采用标准
检验标准GB/T13927-1992；JB/T9092-1999；S0 5028-1993；BS 6755-l-1986
结构长度标准GB/T1 2221-1989：lS0 5752-1988；BS EN558-1
法兰标准GB/T17241．6-1998：IS0 7005-2；BSEN 1092-2002制造标准：GB/T12238-1989；lS0 10631-1994；BS EN593-1998
气动调节蝶阀技术参数和性能
|
GTD/ATD气动执行机构技术参数
|
阀 体 参 数
|
|
类 型
|
双作用活塞式、弹簧复位式
|
公称通径
|
DN40～1200mm
|
|
气源压力
|
双作用：2-8bar/单作用：4-8bar
|
公称压力
|
1.6、2.5、4.0MPa
|
|
输出力矩
|
双作用：4N·M～10560N·M
|
阀轴材质
|
碳钢、304/316/316L不锈钢
|
|
单作用：7N·M～2668N·M
|
阀体材质
|
碳钢、不锈钢
|
|
工作温度
|
常温型：-20℃～80℃(丁腈橡胶O型圈)
|
阀板材质
|
304/316/316L不锈钢
|
|
高温型：-20℃～160℃(氟橡胶O型圈)
|
阀座密封
|
碳钢
|
|
动作范围
|
0～90°±5°
|
结构形式
|
三偏心
|
|
接口螺纹
|
GTD40～GTD83/ATD50～ATD88 G1/8″
|
温度
|
-29℃～425℃
|
|
GTD110～GTD350/ATD100～200 G1/4″
|
适用介质
|
水、蒸气、油品等。
|
|
阀位信号
|
定位器：4～20mA/回信器：全开全关信号
|
特点
|
用途广、流量大、流阻小
|
气动调节蝶阀外形尺寸
|
公称通径DN
|
A
|
H1
|
H
|
W
|
L
|
执行器型号
|
|
压力
|
1.0/1.6
|
1.0/1.6
|
1.0/1.6
|
1.0/1.6
|
1.0/1.6
|
(仅供参考)
|
|
40
|
185
|
282
|
63
|
104
|
108
|
SZ-50
|
|
50
|
185
|
286
|
63
|
104
|
108
|
SZ-50
|
|
65
|
185
|
295
|
70
|
104
|
112
|
SZ-50
|
|
80
|
185
|
300
|
89
|
104
|
114
|
SZ-50
|
|
100
|
215
|
350
|
106
|
115
|
127
|
SZ-65
|
|
125
|
265
|
392
|
120
|
115
|
140
|
SZ-85
|
|
150
|
265
|
430
|
132
|
115
|
140
|
SZ-85
|
|
200
|
300
|
443
|
164
|
127
|
152
|
SZ-95
|
|
250
|
340
|
491
|
200
|
127
|
165
|
SZ-110
|
|
300
|
380
|
565
|
238
|
127
|
178
|
SZ-125
|
|
350
|
485
|
650
|
280
|
164
|
190
|
SZ-160
|
|
400
|
485
|
703
|
302
|
164
|
216
|
SZ-160
|
|
450
|
589
|
811
|
335
|
164
|
222
|
SZ-255
|
|
500
|
638
|
895
|
360
|
164
|
229
|
SZ-300
|
注：还有很多口径未列出，最大可做到1200mm口径。
气动调节蝶阀订货说明
1、气动执行器类型：双作用、单作用
2、介质类型、温度、压力
3、所需附件：电磁阀、定位器、信号反馈、气源处理三联件、手动机构
