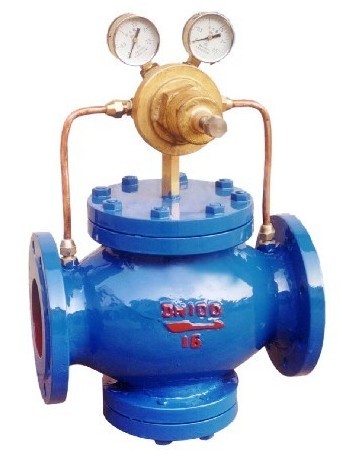

YK43X/F先导活塞式标准气体减压阀由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。气体减压阀通过调节调节弹簧压力设定出口压力、利用膜片传感出口压力变化，通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小，实现减压稳压功能。先导活塞式气体减压阀的特点: 本系列减压阀属于先导活塞式减压阀：主要用于气体管路，如气体可以分为空气减压阀、氮气减压阀、氧气、氢气、液化气减压阀、天然气减压阀等。

YK43X-F型先导活塞式标准气体减压阀流量系数（Cv）

适用介质：空气、煤气、天然气、氮气、液化气、氨气、氧气等级

工作温度在-10°C.---80/150°C.之间

零件名称	零件材料
阀体阀盖底盖	WCB/FCB*
阀座阀盘	2Cr13/304*
缸套	2Cr13/25（镀硬铬）/304*
活塞	2Cr13/铜合金/铜合金*
活塞环	合金铸铁/对位聚苯*
导阀座导阀杆	2Cr13/304*
膜片	1Cr18Ni9Ti
主阀导阀弹簧	50CrVA
调节弹簧	60Si2Mn
密封垫（X/F型号）	橡胶/聚四氟乙稀
导阀体导阀盖	25/304*

DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400	500
Cv	1	2.5	4	6.5	9	16	25	36	64	100	140	250	400	570	780	1020	1500

公称通径DN 外形尺寸

L H Hl

1.6/2.5MPa 4.0MPa

15 160 180 290 90

20 160 180 300 98

25 180 200 300 110

32 200 220 300 110

40 220 240 320 125

50 250 270 320 125

65 280 300 325 130

80 310 330 365 160

100 350 380 365 170

125 400 450 475 200

150 450 500 475 210

200 500 550 515 240

250 650 560 290

300 800 705 335

350 850 745 375

400 900 780 405

450 900 730 455

500 950 835 465

一、①YK43X-F型先导活塞式标准气体减压阀产品名称与型号②YK43X-F型先导活塞式气体减压阀口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定YK43X-F型先导活塞式气体减压阀型号，请按YK43X-F型先导活塞式气体减压阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门专家为您审核把关。
