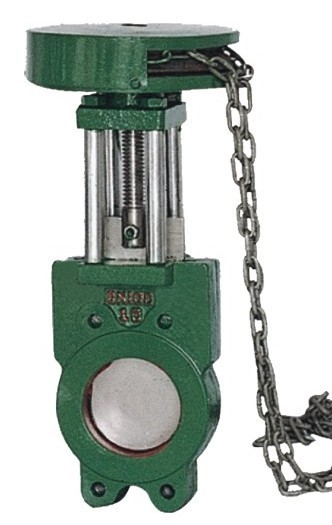

对夹式浆液阀
产品型号:ZL73X   零售价(0.0000
对夹式浆液阀

双德对夹式浆液阀是在吸收和消化国内外先进阀体技术基础上对阀体结构、密封形式、驱动装置及电气控制方面作了进一步更新。产品结构简单、体积小、重量轻、流阻小、介质不易在阀体内沉淀,以及安装方便等诸多优点,同时具备手动、电液动操作功能。电气控制:行程开关控制、位置显示仪控制,实现了机、电、液、仪,液动一体化等多功能体系。 本类阀门在管道中一般应当水平安装。

对夹式浆液阀主要性能规范

公称压力 (MPa) 壳体试验 (MPa) 密封试验 (MPa) 工作温度 适用介质
0.6
1.0
0.9
1.5
0.66
1.5
≤80℃
≤80℃
煤浆、粮浆、纸浆、泥浆
活水砂浆、矿渣、碱液
对夹式浆液阀

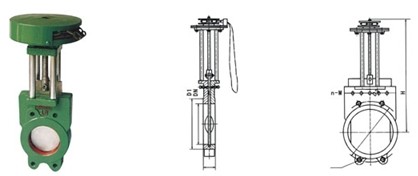

ZL73X对夹式浆液阀主要外形及连接尺寸

公称压力 DN L D1 D2 H n-M
0.6MPa 50 48 100 125 330 4-M16
65 48 120 145 340 4-M16
80 50 135 160 380 8-M16
100 50 155 180 440 8-M16
125 50 185 210 500 8-M16
150 60 210 240 600 8-M20
200 60 265 295 700 8-M20
250 70 320 350 890 12-M20
300 70 368 400 1050 12-M20
350 80 428 460 1160 16-M20
400 80 482 515 1200 16-M22
1.0MPa 50 48 100 125 330 4-M16
65 48 120 145 340 4-M16
80 50 135 160 380 8-M16
100 50 155 180 440 8-M16
125 50 185 210 500 8-M16
150 60 210 240 600 8-M20
200 60 265 295 700 8-M20
250 70 320 350 890 12-M20
300 80 368 400 1050 12-M20
350 90 428 460 1160 16-M20
400 120 482 515 1200 16-M22







订货须知:

一、①ZL73X链轮式对夹式浆液阀产品名称与型号②ZL73X链轮式浆液阀口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定ZL73X链轮式浆液阀型号,请按ZL73X对夹式浆液阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的阀门专家为您审核把关。
