 带导流孔刀型平板闸阀适用于天然气，石油，化工，环保，城市管道，燃气管线等输送管线，放空系统和汽储存装置上，用作启闭设备。适用于天然气开采和净化的长输管线。
刀型平板闸阀的特点：
1.阀座的密封结构应为弹性有预紧力，上、下游密封座同时密封的结构。阀座与密封物间始终为面对面密封。
2.阀座有自清洗功能，并且在阀门开启或关闭过程中不受气流的直接冲刷。阀座应由有润滑、不磨损材料制成。
3.阀门执行机构的故障不会影响到阀门的其它部分，维修和更换工作能够在不拆下阀门的情况下进行。
(1) 轭架套管–铝青铜轭架套管配置针形止推轴承，最大程度减少操作扭矩。
(2) 阀杆–螺纹长度直到托架；销钉和点焊；具有稳定性。
(3) 压力密封–结构简单，配置分段扣环和镀银低碳钢垫圈，有助于拆卸和实现最好的阀帽密封。
(4) 阀座环–焊接阀座环垂直于流动通道，易于维护。
(5) 执行机构–这些阀门可以配置电动、液动或气动执行机构。DN300以下配置标准手动手轮，DN350以上配置斜齿轮操作机构。
(6) 轭架–完全装配式轭架通过抗震测试，易于维护和安装执行机构。
(7) 压盖–两件式，自调节压盖，避免被弹出。
(8) 整体后座–硬面，使用寿命最长。
(9) 阀瓣–弹簧负载阀瓣能够自行调节，减少执行机构的扭矩需求。
(10) 整体止动–整体铸造托架止动装置，定位组装的托架阀瓣，使得阀座更加稳定可靠。

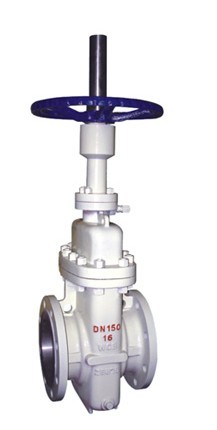

Z43/DF/DY-1.6-2.5MPa有导流刀型平板闸阀
刀型平板闸阀性能规范
|
压力等级
|
常温下试验压力(MPa)
|
工作
压力
|
适用温度
|
适用介质
|
|
左密封
|
右密封
|
壳体
|
气体低
压密封
|
"KZ"型
|
"Z"型
|
|
公称
压力
|
1.6
|
1.76
|
1.76
|
2.4
|
0.5～0.7
|
1.6
|
"G"型
-29～250
|
"D"型
-45～121
|
通用型
-29～121
|
含H2S和
CO2
800Mg/Nm
|
石油、天然气、水等
|
|
2.5
|
2.75
|
2.75
|
3.75
|
2.5
|
|
4
|
4.4
|
4.4
|
6
|
4
|
|
6.4
|
7.04
|
7.04
|
9.6
|
6.4
|
|
10
|
11
|
11
|
15
|
10
|
|
磅级
Lb
|
150
|
2.07
|
2.07
|
2.93
|
1.93
|
|
300
|
5.52
|
5.52
|
7.58
|
5.06
|
|
400
|
7.31
|
7.31
|
70.0
|
6.75
|
|
600
|
11.03
|
11.03
|
15.0
|
10.12
|
|
900
|
16.54
|
16.54
|
22.4
|
15.19
|
刀型平板闸阀主要零件材料
|
零件名称
|
材料
|
|
"Z"型
|
"KZ"型
|
|
阀体、阀盖
|
WCB碳素铸钢
|
|
闸板
|
合金钢(表面经过特殊处理或焊硬质合金)
|
|
阀杆
|
不锈钢
|
抗硫不锈钢
|
|
阀座
|
合金钢
|
合金钢(焊硬质合金)
|
|
中法兰螺栓
|
35CrMoA
|
|
中法兰螺母
|
35(碳钢)
|
|
阀杆螺母
|
铝青铜
|
|
填料
|
填充四氟、膨胀石墨
|
|
密封圈
|
填充四氟、丁睛橡胶
|
填充四氟、氟橡胶
|
|
密封脂
|
耐油密封脂
|
抗硫密封脂
|
刀型平板闸阀主要外形尺寸及连接尺寸(JB/T79.1-1994)
|
PN(MPa)
|
DN
|
L
|
D
|
D1
|
D2
|
D0
|
f
|
b
|
H
|
H1
|
Z-φ
|
|
1.6
|
50
|
178
|
160
|
125
|
100
|
250
|
3
|
16
|
584
|
80
|
4-18
|
|
65
|
190
|
180
|
145
|
120
|
250
|
3
|
18
|
634
|
95
|
4-18
|
|
80
|
203
|
195
|
160
|
135
|
250
|
3
|
20
|
688
|
100
|
8-18
|
|
100
|
229
|
215
|
180
|
155
|
300
|
3
|
20
|
863
|
114
|
8-18
|
|
125
|
254
|
245
|
210
|
185
|
350
|
3
|
22
|
940
|
132
|
8-18
|
|
150
|
267
|
280
|
240
|
210
|
350
|
3
|
24
|
1030
|
150
|
8-23
|
|
200
|
292
|
335
|
295
|
265
|
350
|
3
|
26
|
1277
|
168
|
12-23
|
|
250
|
330
|
405
|
355
|
320
|
400
|
3
|
30
|
1491
|
203
|
12-25
|
|
300
|
356
|
460
|
410
|
375
|
450
|
4
|
30
|
1701
|
237
|
12-25
|
|
350
|
381
|
520
|
470
|
435
|
500
|
4
|
34
|
1875
|
265
|
16-25
|
|
400
|
406
|
580
|
525
|
485
|
305
|
4
|
36
|
2180
|
300
|
16-30
|
|
450
|
432
|
640
|
585
|
545
|
305
|
4
|
40
|
2440
|
325
|
20-30
|
|
500
|
457
|
705
|
650
|
608
|
305
|
4
|
44
|
2860
|
360
|
20-34
|
|
600
|
508
|
840
|
770
|
718
|
305
|
5
|
48
|
3450
|
425
|
20-41
|
|
700
|
610
|
910
|
840
|
788
|
305
|
5
|
50
|
3960
|
460
|
24-41
|
|
800
|
660
|
1020
|
950
|
898
|
305
|
5
|
52
|
4550
|
512
|
24-41
|
|
900
|
711
|
1120
|
1050
|
998
|
250
|
5
|
54
|
5250
|
565
|
28-41
|
|
1000
|
811
|
1255
|
1170
|
1110
|
250
|
5
|
56
|
5870
|
630
|
28-48
|
|
2.5
|
50
|
178
|
160
|
125
|
100
|
250
|
3
|
20
|
584
|
80
|
4-18
|
|
65
|
190
|
180
|
145
|
120
|
300
|
3
|
22
|
634
|
95
|
8-18
|
|
80
|
203
|
195
|
160
|
135
|
350
|
3
|
22
|
688
|
100
|
8-18
|
|
100
|
229
|
230
|
190
|
160
|
350
|
3
|
24
|
863
|
114
|
8-23
|
|
125
|
254
|
270
|
220
|
188
|
350
|
3
|
28
|
940
|
132
|
8-25
|
|
150
|
267
|
300
|
250
|
218
|
400
|
3
|
30
|
1030
|
150
|
8-25
|
|
200
|
292
|
360
|
310
|
278
|
450
|
3
|
34
|
1277
|
订货须知：
一、①Z43DF有导流孔刀型平板闸阀名称与型号②Z43DF有导流孔平板闸阀口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定Z43DF有导流孔刀型平板闸阀型号，请按Z43DF有导流孔平板闸阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门专家为您审核把关。
