PZL43链轮对夹式铸钢刀闸阀超短结构长度,节省材料,可使管路系统整体重量大大减轻。占用有效空间小,能有效支持管道的强度,可减少管道振动的可能性。闸板选用奥氏体不锈钢,耐腐性能大大提高,可有效的防止由于闸板腐蚀引起的密封泄漏.
PZL73H/X/Y-0.6/1.0/1.6链轮铸钢刀闸阀

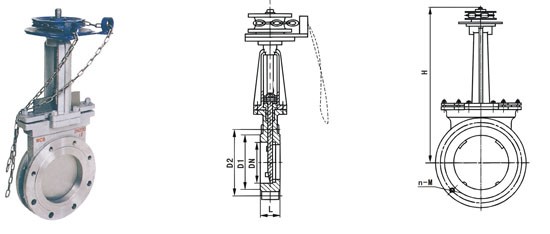

PZL73H链轮对夹式铸钢刀闸阀主要外形及连接尺寸
公称压力 |
DN |
L |
D1 |
D2 |
H |
n-M |
0.6MPa |
50 |
43 |
90 |
110 |
325 |
4-M12 |
60 |
46 |
110 |
130 |
340 |
4-M12 |
80 |
46 |
125 |
150 |
355 |
4-M16 |
100 |
52 |
145 |
170 |
405 |
4-M16 |
125 |
56 |
175 |
200 |
440 |
8-M16 |
150 |
56 |
200 |
225 |
520 |
8-M16 |
200 |
60 |
255 |
280 |
580 |
8-M16 |
250 |
68 |
310 |
335 |
670 |
12-M16 |
300 |
78 |
362 |
395 |
820 |
12-M20 |
350 |
78 |
412 |
445 |
925 |
12-M20 |
400 |
102 |
462 |
495 |
1030 |
16-M20 |
450 |
114 |
518 |
550 |
1180 |
16-M20 |
500 |
127 |
568 |
600 |
1290 |
16-M20 |
1.0MPa |
50 |
50 |
100 |
125 |
325 |
4-M16 |
60 |
50 |
120 |
145 |
340 |
4-M16 |
80 |
50 |
135 |
160 |
355 |
4-M16 |
100 |
50 |
155 |
180 |
405 |
8-M16 |
125 |
50 |
185 |
210 |
440 |
8-M16 |
150 |
60 |
210 |
240 |
520 |
8-M20 |
200 |
60 |
265 |
295 |
580 |
8-M20 |
250 |
70 |
320 |
350 |
670 |
12-M20 |
300 |
80 |
368 |
400 |
820 |
12-M20 |
350 |
90 |
428 |
460 |
925 |
16-M20 |
400 |
100 |
482 |
515 |
1030 |
16-M20 |
450 |
120 |
532 |
565 |
1180 |
20-M22 |
500 |
130 |
585 |
620 |
1290 |
20-M22 |
订货须知:
一、①PZL73H链轮对夹式铸钢刀闸阀产品名称与型号②PZL73H链轮对夹式刀形闸阀口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定PZL73H链轮对夹式刀形闸阀型号,请按PZL73H链轮对夹式刀形闸阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的阀门专家为您审核把关。
感谢您访问我们的网站.如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
