PZL73H链轮式刀闸阀概述:
1.公称压力:0.6MPa、1.0MPa、1.6MPa、2.5MPa、150Lb
2.公称通径:DN50~500mm NPS 2"~20"
3.适用温度:-38~+200℃(具体温度范围视密封副材质和介质性质而定)
4.连接法兰:ANSI B16.5、GB/T9113、JB/T79、HG、SH、JIS、DIN、NF、BS
5.主体材料:WCB、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8、CF8M、CF3、CF3M
6.密封型式:硬密封、软密封
7.泄漏量:硬密封:D级(液体0.1×DN mm3/s)软密封:A级 (零泄漏)
8.配套附件:安装法兰
PZL43H/X/F/Y链轮式刀闸阀

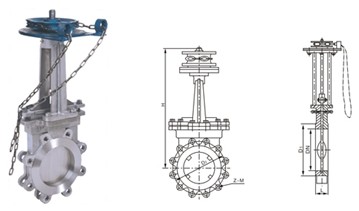

PZL43H链轮式刀闸阀主要外形及连接尺寸(mm)
公称压力 |
DN |
L |
D1 |
D2 |
H |
Z-M |
0.6
MPa |
50 |
48 |
90 |
110 |
325
|
4-M12 |
65 |
48 |
110 |
130 |
340 |
4-M12 |
80 |
51 |
125 |
150 |
355 |
4-M16 |
100 |
51 |
145 |
170 |
405 |
4-M16 |
120 |
57 |
175 |
200 |
440 |
8-M16 |
150 |
57 |
200 |
225 |
520 |
8-M16 |
200 |
70 |
255 |
280 |
580 |
8-M16 |
250 |
70 |
310 |
335 |
670 |
12-M16 |
300 |
76 |
362 |
395 |
820 |
12-M20 |
350 |
76 |
412 |
445 |
925 |
12-M20 |
400 |
89 |
462 |
495 |
1030 |
16-M20 |
1.0
MPa |
50 |
48 |
100 |
125 |
325 |
4-M16 |
65 |
48 |
120 |
145 |
340 |
4-M16 |
80 |
51 |
135 |
160 |
355 |
4-M16 |
100 |
51 |
155 |
180 |
405 |
8-M16 |
125 |
57 |
185 |
210 |
440 |
8-M16 |
150 |
57 |
210 |
240 |
520 |
8-M20 |
200 |
70 |
265 |
295 |
580 |
8-M20 |
250 |
70 |
320 |
350 |
670 |
12-M20 |
300 |
76 |
368 |
400 |
820 |
12-M20 |
350 |
76 |
428 |
460 |
925 |
16-M20 |
400 |
89 |
482 |
515 |
1030 |
16-M22 |
订货须知:
一、①PZL43H链轮式刀闸阀产品名称与型号②PZL43H链轮刀形闸阀口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定PZL43H链轮式刀闸阀型号,请按PZL43H链轮刀形闸阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的阀门专家为您审核把关。
