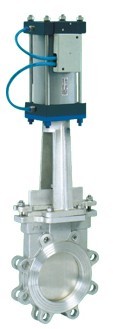

PZ643X气动刀型闸阀采用全圆形的通道设计,万板底端加工成刀刃,光洁度高,保证了良好的密封性。在刀板上端安装有硬聚四氟乙烯、刮泥器,可防止粉尘砂砾等擦伤性物质进入填料盒。聚胶脂或含Ni耐磨铸铁制成的耐磨折边锥体安装在刀闸阀的进口端,可防止颗粒物料直接冲刷在密封上,从而可改善的工作条件,延长寿命。根据需要,可在阀体四周设置多个冲洗口,直接用空气、蒸汽或水进行冲洗,防止沉淀物逐渐堆积,对于输入困难的流体特别达用。该阀设计紧凑、占据空间小、重量轻、易于安装、耐磨防堵措施完善,便于维修,使用寿命长。广泛满足造纸、纸浆工业、工业污水和城市污水处理、化工厂、飞灰处理、散状物料输送、食品饮料工业的使用要求及工作条件苛刻的环境条件下。
PZ643X气动刀型闸阀主要外形及连接尺寸(mm)
公称压力
Nominal Pressure |
DL |
L |
D1 |
D2 |
H |
Z-M |
0.6
MPa |
50 |
48 |
90 |
110
|
335 |
4-M12 |
65 |
48 |
110 |
130 |
363 |
4-M12 |
80 |
51 |
125 |
150 |
395 |
4-M16 |
100 |
51 |
145 |
170 |
465 |
8-M16 |
125 |
57 |
175 |
200 |
530 |
8-M16 |
150 |
57 |
200 |
225 |
630 |
8-M16 |
200 |
70 |
255 |
280 |
750 |
8-M16 |
250 |
70 |
310 |
335 |
900 |
12-M16 |
300 |
76 |
362 |
395 |
1120 |
12-M20 |
350 |
76 |
412 |
445 |
1260 |
12-M20 |
400 |
89 |
462 |
495 |
1450 |
16-M20 |
450 |
89 |
518 |
550 |
1600 |
16-M20 |
500 |
114 |
568 |
600 |
1800 |
16-M20 |
600 |
114 |
670 |
705 |
2300 |
20-M22 |
700 |
127 |
775 |
810 |
2500 |
24-M22 |
800 |
127 |
880 |
920 |
2800 |
24-M27 |
900 |
154 |
980 |
1020 |
3100 |
24-M27 |
1000 |
165 |
1080 |
1120 |
3400 |
28-M27 |
1.0
MPa |
1200 |
190 |
1295 |
1340 |
3600 |
32-M30 |
50
|
48 |
100
|
125
|
335
|
4-M16 |
65 |
48 |
120 |
145 |
363 |
4-M16 |
80 |
51 |
135 |
160 |
395 |
4-M16 |
100 |
51 |
155 |
180 |
465 |
8-M16 |
125 |
57 |
185 |
210 |
530 |
8-M16 |
150 |
57 |
210 |
240 |
630 |
8-M20 |
200 |
70 |
265
|
295 |
750 |
8-M20 |
250 |
70 |
320 |
350 |
900 |
12-M20 |
300 |
76 |
368 |
400 |
1120 |
12-M20 |
350 |
76 |
428 |
460 |
1260 |
16-M20 |
400 |
89 |
482 |
515 |
1450 |
16-M22 |
450 |
89 |
532 |
565 |
1600 |
20-M22 |
500 |
114 |
585 |
620 |
1800 |
20-M22 |
600 |
114 |
685 |
725 |
2300 |
20-M27 |
700 |
127 |
800 |
840 |
2500 |
24-M27 |
800 |
127 |
898 |
950 |
2800 |
24-M30 |
900 |
154 |
1005 |
1050 |
3100 |
28-M30 |
1000 |
165 |
1115 |
1160 |
3400 |
28-M30 |
1200 |
180 |
1325 |
1380 |
3600 |
32-M36 |
订货须知:
一、①气动刀型闸阀产品名称与型号②气动刀型闸阀口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定气动刀形闸阀型号,请按气动刀形闸阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的阀门专家为您审核把关。
感谢您访问我们的网站.如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务
