订货须知:
一、①PZ273F电液动耐磨刀形闸阀产品名称与型号②PZ273F口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定PZ273F电液动刀形闸阀型号,请按PZ273F电液动刀形闸阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的阀门专家为您审核把关。
感谢您访问我们的网站【http://www.shuangdefm.com】,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
相关产品:
DMZ273X电液动暗杆式刀形闸阀 DMZ573X伞齿轮暗杆刀形闸阀 DMZ673H-16气动暗杆式刀形闸阀 DMZ73H-16手动暗杆式刀形闸阀 DMZ973X电动暗杆刀形闸阀 PZ243X电液动刀形闸阀 PZ273F电液动刀形闸阀 PZ43H手动刀形闸阀 PZ543X伞齿轮刀形闸阀 PZ573F伞齿轮对夹式刀形闸阀 PZ643X气动刀形闸阀 PZ673F气动对夹式刀闸阀 PZ73H手动刀形闸阀 PZ943X电动刀形闸阀 PZL43H链轮刀形闸阀 PZL73H链轮对夹式刀形闸阀 Z43DF有导流孔平板闸阀 Z43WY无导流孔平板闸阀 Z73X手动浆液阀 Z973X电动浆液阀 ZL73X链轮式浆液阀
电液动耐磨刀形闸阀,也叫电液动刀形闸阀、电液动刀闸阀、电液动耐磨刀形闸阀,电控液动刀形闸阀,电液动耐磨浆闸阀 ,适用于带有悬浮颗粒、纤维材料的纸浆、污水、煤浆、灰渣水泥混合物等介质的管道,靠可以切割纤维材料的刀刃形闸板来切断介质。阀体实际上不存在腔室,闸板在侧面导向槽内升降,并由底部的凸耳紧压在阀座上,如需达到较高的介质密封性时,可选用O形密封阀座实现双向密封。按驱动方式分为手动刀型闸阀、气动刀型闸阀、电动刀型闸阀,电液动刀闸阀。

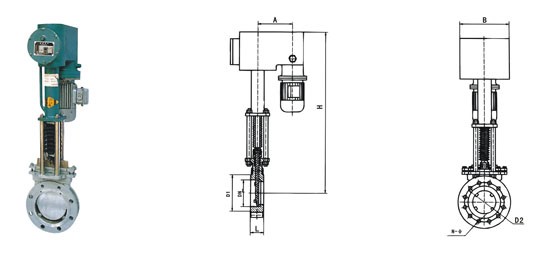

PZ273F/X/Y-1.0/1.6/2.5电液动耐磨刀形闸阀结构图
PZ273F电液动耐磨刀形闸阀主要外形及连接尺寸
公称压力 |
DN |
L |
D1 |
D2 |
H |
A |
B |
n-M |
0.6MPa |
50 |
43 |
90 |
11O |
650 |
160 |
140 |
4-M12 |
60 |
46 |
110 |
130 |
670 |
160 |
140 |
4-M12 |
80 |
46 |
125 |
150 |
685 |
160 |
140 |
4-M16 |
100 |
52 |
145 |
170 |
755 |
200 |
160 |
4-M16 |
125 |
56 |
175 |
200 |
790 |
200 |
160 |
8-M16 |
150 |
56 |
200 |
225 |
865 |
200 |
160 |
8-M16 |
200 |
60 |
255 |
280 |
940 |
220 |
180 |
8-M16 |
250 |
68 |
310 |
335 |
1030 |
220 |
180 |
12-M16 |
300 |
78 |
362 |
395 |
1180 |
220 |
180 |
12-M20 |
350 |
78 |
412 |
445 |
1285 |
220 |
180 |
12-M20 |
400 |
102 |
462 |
495 |
1390 |
240 |
220 |
16-M20 |
450 |
114 |
518 |
550 |
1500 |
240 |
220 |
16-M20 |
500 |
127 |
568 |
600 |
1600 |
240 |
220 |
16-M20 |
1.0MPa |
50 |
43 |
100 |
125 |
650 |
160 |
140 |
4-M16 |
60 |
46 |
120 |
145 |
670 |
160 |
140 |
4-M16 |
80 |
46 |
135 |
160 |
685 |
160 |
140 |
4-M16 |
100 |
52 |
155 |
180 |
755 |
200 |
160 |
8-M16 |
125 |
56 |
185 |
210 |
790 |
200 |
160 |
8-M16 |
150 |
56 |
210 |
240 |
865 |
200 |
160 |
8-M20 |
200 |
60 |
265 |
295 |
940 |
220 |
180 |
8-M20 |
250 |
68 |
320 |
350 |
1030 |
220 |
180 |
12-M20 |
300 |
78 |
368 |
400 |
1180 |
220 |
180 |
12-M20 |
350 |
78 |
428 |
460 |
1285 |
220 |
180 |
16-M20 |
400 |
102 |
482 |
515 |
1390 |
240 |
220 |
16-M20 |
450 |
114 |
532 |
565 |
1500 |
240 |
220 |
20-M22 |
500 |
127 |
585 |
620 |
1600 |
240 |
220 |
20-M22 |
|
