液动刀型闸阀通过电液联动装置往复推位来控制阀门的开启和关闭,如配置传感器或数字显示装置,可进行远距离,高空的危险地区的集中或程序控制,广泛应用于冶金、电力、煤炭、矿山、水利等行业,是一种应用性强的新型更新替代产品。
二、PZ273H液动刀型闸阀特点:
1、机、电、液、仪一体化,实现现场控制,集中监控或自动控制。2、无级调力,运行平稳,冲击力小,运用于较高压力场合。3、节能,液压传动效率高达80%。4、阀门整体结构紧凑,体积小,无需液压泵站。5、可控制任意阀位并可锁定。
PZ273F/X/Y-1.0/1.6/2.5电液动刀形闸阀

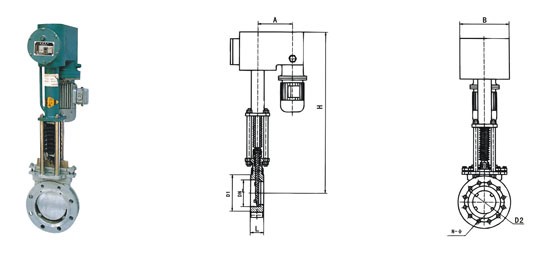

PZ273F液动刀型闸阀主要外形及连接尺寸
公称压力 |
DN |
L |
D1 |
D2 |
H |
A |
B |
n-M |
0.6MPa |
50 |
43 |
90 |
11O |
650 |
160 |
140 |
4-M12 |
60 |
46 |
110 |
130 |
670 |
160 |
140 |
4-M12 |
80 |
46 |
125 |
150 |
685 |
160 |
140 |
4-M16 |
100 |
52 |
145 |
170 |
755 |
200 |
160 |
4-M16 |
125 |
56 |
175 |
200 |
790 |
200 |
160 |
8-M16 |
150 |
56 |
200 |
225 |
865 |
200 |
160 |
8-M16 |
200 |
60 |
255 |
280 |
940 |
220 |
180 |
8-M16 |
250 |
68 |
310 |
335 |
1030 |
220 |
180 |
12-M16 |
300 |
78 |
362 |
395 |
1180 |
220 |
180 |
12-M20 |
350 |
78 |
412 |
445 |
1285 |
220 |
180 |
12-M20 |
400 |
102 |
462 |
495 |
1390 |
240 |
220 |
16-M20 |
450 |
114 |
518 |
550 |
1500 |
240 |
220 |
16-M20 |
500 |
127 |
568 |
600 |
1600 |
240 |
220 |
16-M20 |
1.0MPa |
50 |
43 |
100 |
125 |
650 |
160 |
140 |
4-M16 |
60 |
46 |
120 |
145 |
670 |
160 |
140 |
4-M16 |
80 |
46 |
135 |
160 |
685 |
160 |
140 |
4-M16 |
100 |
52 |
155 |
180 |
755 |
200 |
160 |
8-M16 |
125 |
56 |
185 |
210 |
790 |
200 |
160 |
8-M16 |
150 |
56 |
210 |
240 |
865 |
200 |
160 |
8-M20 |
200 |
60 |
265 |
295 |
940 |
220 |
180 |
8-M20 |
250 |
68 |
320 |
350 |
1030 |
220 |
180 |
12-M20 |
300 |
78 |
368 |
400 |
1180 |
220 |
180 |
12-M20 |
350 |
78 |
428 |
460 |
1285 |
220 |
180 |
16-M20 |
400 |
102 |
482 |
515 |
1390 |
240 |
220 |
16-M20 |
450 |
114 |
532 |
565 |
1500 |
240 |
220 |
20-M22 |
500 |
127 |
585 |
620 |
1600 |
240 |
220 |
20-M22 |
订货须知:一、①PZ273F液动刀型闸阀产品名称与型号②PZ273F液动刀型闸阀口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定PZ273F电液动刀形闸阀型号,请按PZ273F电液动刀形闸阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的阀门专家为您审核把关。
感谢您访问我们的网站.如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
