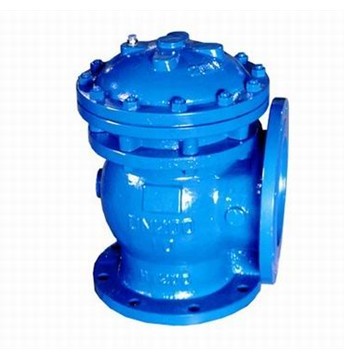

JM744X快开式排泥阀主要特点是采用双室隔膜传动机构替代活塞式,无运动磨损,寿命长。主要用途是安装在各类沉淀池的底部壁外,用以排除池底的泥沙及污物。
JM744X隔膜快开式排泥阀主要技术参数
型号
|
公称压力
PN(MPa)
|
壳体试验压力
PN(MPa)
|
隔膜传动介质
|
隔膜传动工作压力
PN(MPa)
|
介质温度
|
JM744X-10
JM644X-10
|
1
|
1.5
|
清水、气
|
0.15-1.0
|
0-80℃
|
JM744X隔膜式快开式排泥阀主要外形尺寸(法兰连接尺寸按GB4216的规定)
公称通径DN
|
L
|
L1
|
H
|
100
|
160
|
120
|
370
|
150
|
190
|
150
|
440
|
200
|
225
|
190
|
530
|
250
|
260
|
220
|
615
|
300
|
280
|
260
|
785
|
350
|
315
|
300
|
880
|
400
|
340
|
340
|
970
|
订货须知:
一、①JM744X快开式排泥阀产品名称与型号②快开式排泥阀口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定快开式排泥阀型号,请按快开式排泥阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的阀门专家为您审核把关。
