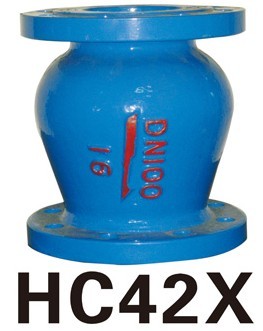

 HC42X法兰静音止回阀概述
本厂生产的DRVZ型静音止回阀由阀体、阀座、导流体、阀瓣、轴瓦及弹簧等零件组成。内部流道采用流线型设计，压力损失极小，阀瓣启闭行程很短，停泵启闭行程很短，停泵时可快速关闭，防止巨大的水锤声，形成静音效果。
该阀主要用于给水、排水、消防、暖通系统，可安装于水泵出口处，以防止介质倒流及水锤对泵的损坏。
|
HC42X静音止回阀主要技术参数
|
型号
|
DRVZ/T-10
|
DRVZ/T-16
|
DRVZ/T-25Q
|
|
公称压力
|
PN1.0MPa
|
PN1.5MPa
|
PN2.5MPa
|
|
公称通径
|
DN50～DN300(mm)
|
|
最高工作压力
|
1.0MPa
|
1.6MPa
|
2.5MPa
|
|
密封试验压力
|
1.1MPa
|
1.76MPa
|
2.75MPa
|
|
壳体试验压务
|
1.5MPa
|
2.4MPa
|
3.75MPa
|
HC42X静音止回阀主要零部件
|
零件名称
|
材料
|
|
阀体、导流体
|
灰铸铁、球墨铸铁、铸钢
|
|
阀座、轴瓦、阀瓣、轴
|
青铜或铬不锈钢
|
|
弹簧
|
不锈钢
|
|
HC42X法兰静音止回阀主要连接尺寸
(法兰连接尺寸:PN10按GB4216.4-84，PN16按GB4216.5-84，PN25按9113.4-88标准)
| 公称通径(mm) |
L(mm) |
| 50 |
120 |
| 65 |
150 |
| 80 |
180 |
| 100 |
240 |
| 125 |
300 |
| 150 |
350 |
| 200 |
450 |
| 250 |
500 |
| 300 |
550 |
| 350 |
575 |
| 400 |
600 |
| 450 |
650 |
| 500 |
700 |
订货须知：
一、①HC42X法兰静音止回阀产品名称与型号②HC42X静音止回阀口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定HC42X静音止回阀型号，请按HC42X静音止回阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门专家为您审核把关。
