超高真空插板阀
产品型号:cc型   零售价(0.0000
超高真空插板阀

CC型超高真空插板阀是以手柄带动阀杆上下运动使阀板开启或关闭。双德超高真空插板阀适用于超高真空系统中切断或接通气流之用。适用的工作介质为洁净的空气及非腐蚀性气体。
主要零件材料
Materials of Main Parts
阀体、阀板:不锈钢
密封件:氟橡胶、波纹管(轴封)、丁腈橡胶。
Body, and disc: stainless steel
Sealing element: Viton, bellows(shaft seal), NBR

CC型-超高真空插板阀主要性能:

适用范围:Applicability  105~1.3×10-7Pa
  阀门漏率:Valve Leak Rate  ≤1.3×10-7Pa.L/S.
  适用温度:Applicable Temperature  -30~+150℃
  阀门开启时阀板两侧的压差:
  The differential pressure between the two sides of valve disc upon valve opening:
 ≤2.7×103Pa.

CC型手动超高真空插板阀主要零件材料

阀体、阀板:不锈钢
密封件:氟橡胶、波纹管(轴封)、丁腈橡胶。

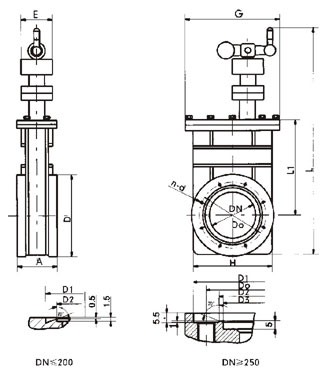

CC型手动超高真空插板阀外形及连接尺寸(mm)



超高真空插板阀

Model
型号
DN
A
H
D
Do
D1
D2
D3
L
L1
G
E
n-d
法兰标准
CC-50
50
60
92
89
72.4
61.6
55.6

515
153
220
124
8-M8
GB6071
CC-63
63
65
105
114
92.1
82.6
76.6

566
180
220
124
8-M8
CC-80
80
65
130
130
110
99
93

603
200
220
124
16-M8
CC-100
100
70
152
152
130.2
120.7
114.7

653
267
220
124
16-M8
CC-150
150
70
202
202
181
171.5
165.5

771
350
270
150
20-M8
CC-200
200
80
251
253
231.8
222.3
216.6

889
424
270
150
24-M8
CC-250
250
85
300
314
288
308
275
271
1127
550
298
200
24-M10
JB5278
CC-300
300
85
352
365
338
353
323
318
1197
613
298
200
32-M10

CC-320
320
85
372
385
357
379
344
340
1197
613
298

200

36-M10
JB5278


订货须知:

一、①超高真空插板阀产品名称与型号②CC型手动超高真空插板阀口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定CC型手动超高真空插板阀型号,请按CC型手动超高真空插板阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的阀门专家为您审核把关。
