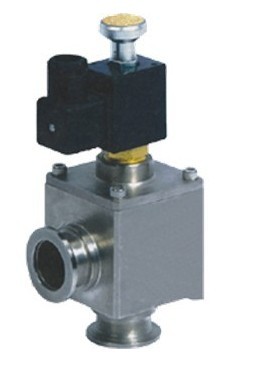

 DYC-JQ型-电磁低真空电磁压差阀是机械真空泵安全阀,安装于机械真空泵的进气口,并与泵同时开启和关闭。当泵停止工作或电源突然中断时,阀门利用大气压力适阀板自动关闭,使真空系统保持真空并将大气充入泵腔内,从而避免泵由逆向流动而污染真空系统。适用介质为纯净空气或非腐蚀性气体。
DYC-JQ型-电磁低真空电磁压差阀适用范围：Applicability 105～10-2Pa
DYC-JQ型-电磁真空压差阀 阀门漏率：Valve Leak Rate ≤1.3×10-2Pa.L/S.
DYC-JQ型-电磁真空压差阀 适用温度：Applicable Temperature -30～+50℃
DYC-JQ型-电磁真空压差阀 线围温升：Coil Temperature Rise ≤65℃
DYC-JQ型-电磁真空压差阀 开闭时间：Open-close Time ≤3S
DYC-JQ型-电磁真空压差阀 电源电压：Mains Voltage 220V/50Hz
| 适用范围：Applicability |
105～10-2Pa |
| 阀门漏率：Valve Leak Rate |
≤1.3×10-2Pa.L/S. |
| 适用温度：Applicable Temperature |
-30～+50℃ |
| 线围温升：Coil Temperature Rise |
≤65℃ |
| 开闭时间：Open-close Time |
≤3S |
| 电源电压：Mains Voltage |
220V/50Hz |
DYC-JQ型-电磁低真空电磁压差阀主要零件材料
阀体、阀盖、阀板：碳钢或铝合金
隔膜：丁腈橡胶加涤纶绸

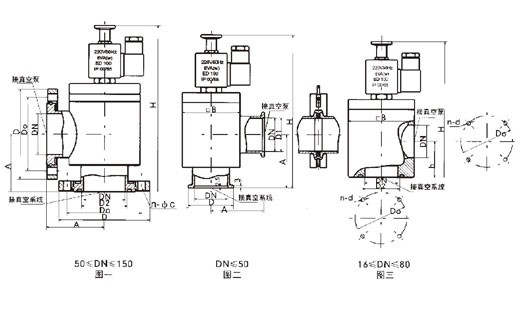

DYC-JQ型-电磁低真空电磁压差阀外形及连接尺寸（mm）
活套法兰连接（GB6070 图一）
|
Model
型号
|
DN
|
Do
|
D
|
D2
|
n-φc
|
A
|
H
|
|
DYC-JQ50
|
50
|
90
|
110
|
55
|
4-φ9
|
70
|
203
|
|
DYC-JQ63
|
63
|
105
|
130
|
68
|
4-φ9
|
88
|
226
|
|
DYC-JQ80
|
80
|
125
|
145
|
85
|
8-φ9
|
98
|
260
|
|
DYC-JQ100
|
100
|
145
|
165
|
105
|
8-φ9
|
108
|
282
|
|
DYC-JQ160
|
160
|
200
|
225
|
165
|
8-φ12
|
158
|
350
|
快卸法兰连接（GB4982 图二）
|
Model
型号
|
DN
|
D1
|
D
|
A
|
H
|
B
|
|
DYC-JQ16
|
16
|
17.2
|
30
|
40
|
160
|
55
|
|
DYC-JQ25
|
25
|
26.2
|
40
|
50
|
170
|
60
|
|
DYC-JQ32
|
32
|
34.2
|
55
|
58
|
179
|
60
|
|
DYC-JQ40
|
40
|
41.2
|
55
|
65
|
187
|
70
|
|
DYC-JQ50
|
50
|
52.2
|
75
|
70
|
203
|
85
|
方体螺纹连接（JB919 图三）
|
Model
型号
|
DN
|
Do
|
D2
|
h
|
B
|
H
|
n-d
|
|
DYC-JQ16
|
16
|
42
|
22
|
28
|
48
|
148
|
4-M5
|
|
DYC-JQ25
|
25
|
55
|
29
|
35
|
58
|
155
|
4-M6
|
|
DYC-JQ32
|
32
|
64
|
36
|
40
|
68
|
160
|
4-M6
|
|
DYC-JQ40
|
40
|
70
|
44
|
44
|
80
|
166
|
4-M6
|
|
DYC-JQ50
|
50
|
90
|
55
|
56
|
94
|
189
|
4-M8
|
|
DYC-JQ65
|
65
|
105
|
70
|
65
|
115
|
205
|
4-M8
|
|
DYC-JQ80
|
80
|
125
|
85
|
75
|
140
|
250
|
4-M8
|
订货须知：
一、①DYC-JQ型-电磁低真空电磁压差阀产品名称与型号②DYC-JQ型-电磁真空压差阀口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定DYC-JQ型-电磁真空压差阀型号，请按DYC-JQ型-电磁真空压差阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门专家为您审核把关。
