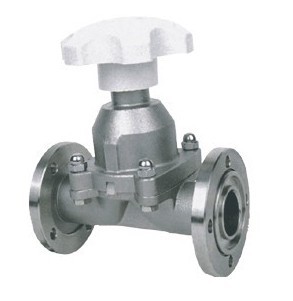

高真空隔膜阀
产品型号:gm-50   零售价(0.0000
高真空隔膜阀

高真空隔膜阀是真空系统中,供切断或接通气流之用。基中,连接管焊接式更溴化锂制冷设备中的理想配件。
适用温度:NBR -25~100℃ FKM? -30~150℃
适用介质:空气及非腐蚀性气体
适用范围:105~1.3×10-4
漏率:6.7×10-4

高真空隔膜阀材料:
阀体:碳钢、不锈钢
隔膜:丁晴橡胶、氟橡胶
阀杆:不锈钢

高真空隔膜阀测试:
衬里层:电火花检测
试验与检验按GB/T13297标准
公称压力:PN(Mpa)
阀体:PN×1.5
密封:PN×1.1                                                                                                                                                                                  GM型-高真空隔膜阀主要性能:


Model
型号
DN
D
W
H/H1
L
GM-10
10
17
65
89/99
75
GM-25
25
32
80
110/123
120
GM-40
40
45
120
139/159
150
GM-50
50
57
120
159/186
180


阀II型焊接管连接(图四)



Model
型号
DN
D
W
H/H1
L
GM-10
10
17
65
89/99
75
GM-25
25
32
80
110/123
120
GM-40
40
45
120
139/159
150
GM-50
50
57
120
159/186
180


  订货须知:



活套法兰连接(GB6070)(图一)

Model
型号
DN
Do
D
n-φc
W
H/H1
L
GM-10
10
40
55
4-φ6.6
65
89/99
75
GM-16
16
45
60
4-φ6.6
80
89/99
108
GM-20
20
50
65
4-φ6.6
80
91/102
118
GM-25
25
55
70
4-φ6.6
80
110/123
120
GM-32
32
70
90
4-φ9
80
129/138
146
GM-40
40
80
100
4-φ9
120
139/159
150
GM-50
50
90
110
4-φ9
120
159/186
180



二、若已经由设计单位选定GM型-高真空隔膜阀型号,请按GM型-高真空隔膜阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的阀门专家为您审核把关。
感谢您访问我们的网站【http://www.shuangdefm.com】,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。

相关产品:
GD型-高真空挡板阀 CC型手动超高真空插板阀 DDC-JQ型-电磁真空带充气阀 DYC-JQ型-电磁真空压差阀 GDC-5型-电磁高真空挡板阀 GDC-J型电磁高真空挡板阀 GI型-高真空蝶阀 GIQ型-气动高真空蝶 GID型-电动高真空蝶阀   CCQ型-气动超高真空插板阀 CCD型电动超高真空插板阀 GM型-高真空隔膜阀  GU型-高真空球阀 GUQ型-气动高真空球阀 GUD型-电动高真空球阀 GJK不锈钢真空波纹管 ZJ真空卡箍 NKJ41H法兰式真空隔离截止阀 NKJ61H真空焊接截止阀 NKZ41H真空法兰闸阀 GDQ型气动高真空挡板阀




一、①GM型-高真空隔膜阀产品名称与型号②GM型-高真空隔膜阀阀口径③是否带附件以便我们的为您正确选型。

阀门漏率:Valve Leak Rate  ≤1.3×10-4Pa.L/S.
 适用温度:Applicable Temperature  -25~ 80℃(丁腈橡胶)
 -30~ 150℃(氟橡胶)
 适用范围:Applicability
 连接型式 Loose Flange  使用压力范围(Pa)
 活套法兰(GB6070、JB919)  0.6×106~1.3×10-4
 焊接法兰(GB6070、JB919)  1.6×106~1.3×10-4
 快卸法兰(GB4982)  0.1×106~1.3×10-4
 螺纹连接 Threaded Connection

 1.6×106~1.3×10-4



也可按用户要求的连接标准加工

GM型高真空隔膜阀主要零件材料

阀体、阀板、阀杆:不锈钢
隔膜:硅橡胶、氟橡胶

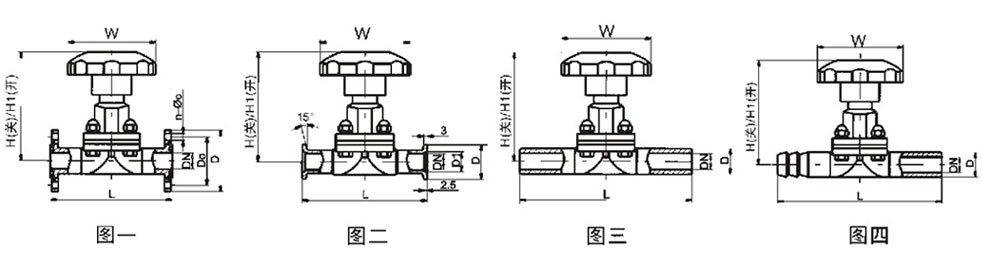

GM型-高真空隔膜阀外形及连接尺寸(mm)I高真空隔膜阀



Model
型号
DN
D1
D
W
H/H1
L
GM-10
10
12.2
30
65
89/99
75
GM-16
16
17.2
30
80
89/99
108
GM-20
20
26.2
40
80
91/102
118
GM-25
25
26.2
40
80
110/123
120
GM-32
32
34.2
55
80
129/138
146
GM-40
40
41.2
55
120
139/159
150
GM-50
50
52.2
75
120
159/186
180
