GU系列高真空球阀是适用于真空系统中接通或切断管路的介质流。应用于真空、饮料、制药、食品、生物工程、酒业、乳制品、化妆品及化工领域。
真空球阀为直通式手动球阀，靠球面密封，因而既能用在真空状态下，也能在低压状态下使用。并可以任意位置安装。
真空球阀适用的工作介质为带酸、碱性的气体或液体。
真空球阀适用的介质温度：标准密封件: -25～+120 ℃
真空球阀耐高温密封件: -25～+230 ℃
GU型-高真空球阀性能参数：
| 阀门漏率：Valve Leak Rate |
≤1.3×10-4Pa.L/S. |
| 适用温度：Applicable Temperature |
-30～ 150℃
-30～ 150℃（PPL密封） |
| 适用范围：Appy Range |
|
| 连接型式 Loose Flange |
使用压力范围（Pa） |
| 活套法兰（GB6070、JB919） |
0.6×106～1.3×10-4 |
| 焊接法兰（GB6070、JB919） |
1.6×106～1.3×10-4 |
| 快卸法兰（GB4982） |
0.1×106～1.3×10-4 |
| 螺纹连接 Threaded Connection |
1.6×106～1.3×10-4 |
GU型-高真空球阀主要零件材料
阀体、阀盖、阀杆：不锈钢
密封件：四氟乙烯、丁腈橡胶、氟橡胶、PPL。

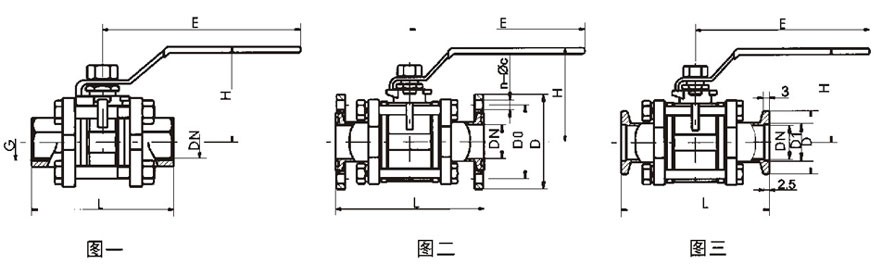

GU型-高真空球阀外形及连接尺寸（mm）（JB919）
螺纹连接的外形及连接尺寸（图一）
|
Model
型号
|
DN
|
G
|
H
|
E
|
L
|
|
GU-10（G）
|
10
|
1/4"
|
52
|
105
|
68
|
|
GU-16（G）
|
16
|
1/2"
|
64
|
130
|
72
|
|
GU-20（G）
|
20
|
3/4"
|
67
|
130
|
82
|
|
GU-25（G）
|
25
|
1"
|
83
|
165
|
90
|
|
GU-32（G）
|
32
|
1-1/4"
|
89
|
165
|
112
|
|
GU-40（G）
|
40
|
1-1/2"
|
100
|
190
|
120
|
|
GU-50（G）
|
50
|
2"
|
125
|
190
|
145
|
|
GU-63（G）
|
63
|
2-1/2"
|
150
|
250
|
185
|
|
GU-80（G）
|
80
|
3"
|
161
|
250
|
210
|
|
GU-100（G）
|
100
|
4"
|
180
|
280
|
268
|
活套法兰连接（GB6070）（图二）
|
Model
型号
|
DN
|
D
|
Do
|
H
|
E
|
L
|
n-φc
|
|
GU-10（F）
|
10
|
55
|
40
|
52
|
105
|
84
|
4-φ6.6
|
|
GU-16（F）
|
16
|
60
|
45
|
64
|
130
|
84
|
4-φ6.6
|
|
GU-25（F）
|
25
|
70
|
55
|
83
|
165
|
114
|
4-φ6.6
|
|
GU-32（F）
|
32
|
90
|
70
|
89
|
165
|
140
|
4-φ9
|
|
GU-40（F）
|
40
|
100
|
80
|
100
|
190
|
160
|
4-φ9
|
|
GU-50（F）
|
50
|
110
|
90
|
125
|
190
|
170
|
4-φ9
|
|
GU-63（F）
|
63
|
130
|
110
|
150
|
250
|
195
|
4-φ9
|
|
GU-80（F）
|
80
|
145
|
125
|
161
|
250
|
220
|
8-φ9
|
|
GU-100（F）
|
100
|
165
|
145
|
180
|
280
|
280
|
8-φ9
|
快卸法兰连接（GB4982）（图三）
|
Model
型号
|
DN
|
D1
|
D
|
H
|
E
|
L
|
|
GU-10（KF）
|
10
|
12.2
|
30
|
52
|
105
|
84
|
|
GU-16（KF）
|
16
|
17.2
|
30
|
64
|
130
|
84
|
|
GU-25（KF）
|
25
|
26.2
|
40
|
83
|
165
|
114
|
|
GU-32（KF）
|
32
|
34.2
|
55
|
89
|
165
|
140
|
|
GU-40（KF）
|
40
|
41.2
|
55
|
100
|
190
|
160
|
|
GU-50（KF）
|
50
|
52.2
|
75
|
125
|
190
|
170
|
订货须知：
一、①高真空球阀产品名称与型号②GU型-高真空球阀口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定GU型-高真空球阀型号，请按GU型-高真空球阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门专家为您审核把关。
感谢您访问我们的网站【http://www.shuangdefm.com】,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
